KOMPAS-3D là gì? Giải pháp CAD 2D/3D cho thiết kế cơ khí và phát triển sản phẩm

04/09/2026

Lượt xem 2

KOMPAS-3D là giải pháp CAD 2D/3D dành cho thiết kế cơ khí và phát triển sản phẩm, hỗ trợ từ dựng mô hình tham số, cụm lắp ráp đến bản vẽ kỹ thuật, BOM và trao đổi dữ liệu CAD.

Trong quá trình số hóa thiết kế sản phẩm, doanh nghiệp cơ khí không chỉ cần một phần mềm có khả năng dựng mô hình 3D. Một hệ thống CAD hiệu quả còn phải đáp ứng được toàn bộ chuỗi công việc từ phác thảo ý tưởng, thiết kế chi tiết, xây dựng cụm lắp ráp đến phát hành bản vẽ và hồ sơ kỹ thuật.

KOMPAS-3D là một trong những giải pháp được phát triển theo hướng này. Phần mềm do ASCON phát triển, tập trung vào thiết kế cơ khí 2D/3D, mô hình hóa tham số và xử lý các cụm lắp ráp có số lượng lớn chi tiết. Hệ thống sử dụng nhân hình học và công nghệ tham số do ASCON tự phát triển.

Điểm đáng chú ý của KOMPAS-3D không nằm ở một tính năng riêng lẻ mà ở khả năng kết nối nhiều công đoạn thiết kế vào cùng một môi trường làm việc.

KOMPAS-3D được phát triển cho những công việc nào?

KOMPAS-3D hướng đến việc tạo mô hình 3D liên kết cho chi tiết và cụm lắp ráp, bao gồm cả các thành phần thiết kế riêng và linh kiện tiêu chuẩn. Phần mềm hỗ trợ những phương pháp phổ biến trong thiết kế cơ khí như solid modeling, surface modeling, sheet metal và object modeling.

Trong thực tế, một kỹ sư có thể bắt đầu từ bản sketch 2D, xác lập kích thước và ràng buộc, dựng thành mô hình 3D, lắp ráp các chi tiết rồi tiếp tục tạo bản vẽ sản xuất.

Vì dữ liệu 2D và 3D có tính liên kết, khi mô hình thay đổi, các bản vẽ liên quan có thể được cập nhật theo thiết kế mới. Đây là yếu tố quan trọng đối với doanh nghiệp thường xuyên phải quản lý nhiều phiên bản sản phẩm.

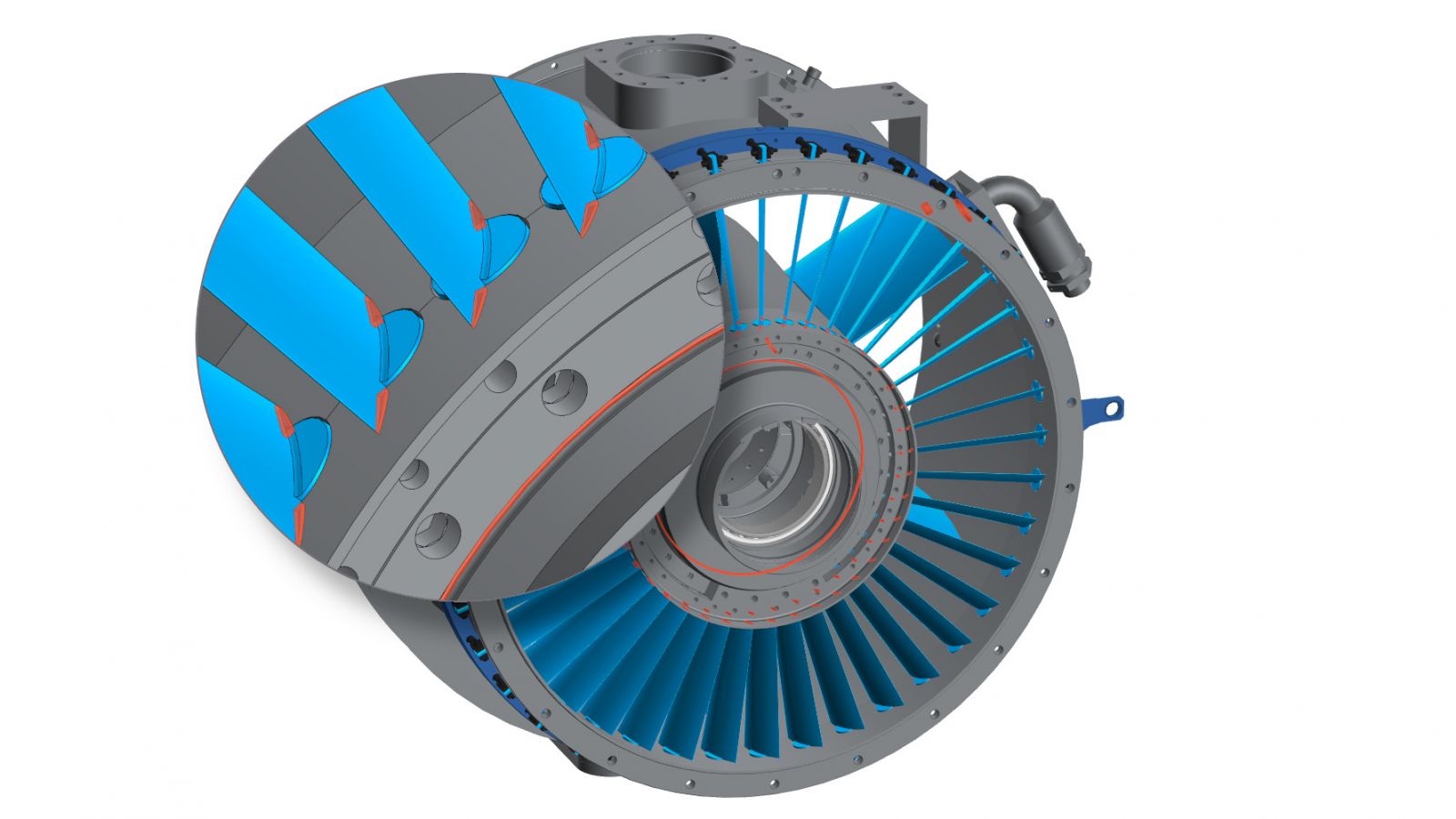

1. Thiết kế 3D theo tham số

Một trong những nền tảng của KOMPAS-3D là Parametric Modeling.

Thay vì dựng mỗi phiên bản sản phẩm thành một mô hình hoàn toàn riêng biệt, người thiết kế có thể xác lập các biến và mối quan hệ hình học ngay từ mô hình gốc. Khi thay đổi giá trị tham số, hình học tương ứng sẽ được cập nhật.

Cách tiếp cận này đặc biệt hữu ích với những doanh nghiệp có:

• Nhiều sản phẩm cùng một dòng nhưng khác kích thước;
• Các cụm máy có cấu trúc tương tự;
• Sản phẩm sản xuất theo yêu cầu khách hàng;
• Nhiều biến thể cấu hình;
• Quy trình thiết kế lặp lại.

ASCON cũng cho biết KOMPAS-3D hỗ trợ cả phương pháp thiết kế Top-Down và Bottom-Up, giúp kỹ sư linh hoạt hơn khi phát triển chi tiết và assembly.

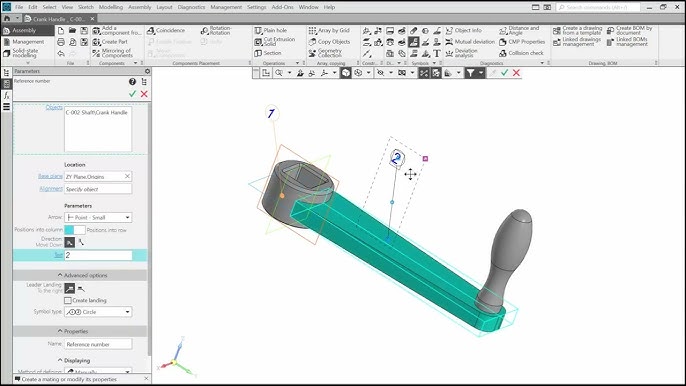

2. Làm việc với cụm lắp ráp lớn

Với máy móc và thiết bị công nghiệp, độ phức tạp của dự án thường tăng rất nhanh khi số lượng chi tiết và cụm con tăng lên.

KOMPAS-3D được ASCON thiết kế để làm việc với các dự án có thể bao gồm hàng nghìn sub-assembly, part và thành phần tiêu chuẩn.

Trong môi trường assembly, người thiết kế có thể xây dựng cấu trúc sản phẩm, quản lý quan hệ giữa các chi tiết và tiếp tục tạo hồ sơ kỹ thuật từ mô hình.

Ở phiên bản KOMPAS-3D v24, ASCON cũng tiếp tục cải thiện hiệu suất khi xử lý assembly và bổ sung các công cụ hỗ trợ kiểm tra, chỉnh sửa thành phần trực tiếp trong cụm.

3. Từ mô hình 3D sang bản vẽ chế tạo

Trong sản xuất cơ khí, mô hình 3D không phải là điểm kết thúc.

Doanh nghiệp vẫn cần:

• Hình chiếu;
• Hình cắt;
• Chi tiết phóng to;
• Kích thước;
• Chú thích kỹ thuật;
• Bảng kê vật tư;
• Hồ sơ để sản xuất và nghiệm thu.

KOMPAS-3D hỗ trợ tạo bản vẽ liên kết trực tiếp với mô hình 3D. Khi hình học của mô hình thay đổi, các hình chiếu và kích thước liên quan có thể được cập nhật theo.

Phần mềm đồng thời tích hợp KOMPAS-Graphic, cho phép người dùng thực hiện các công việc CAD 2D độc lập khi không cần xây dựng mô hình 3D.

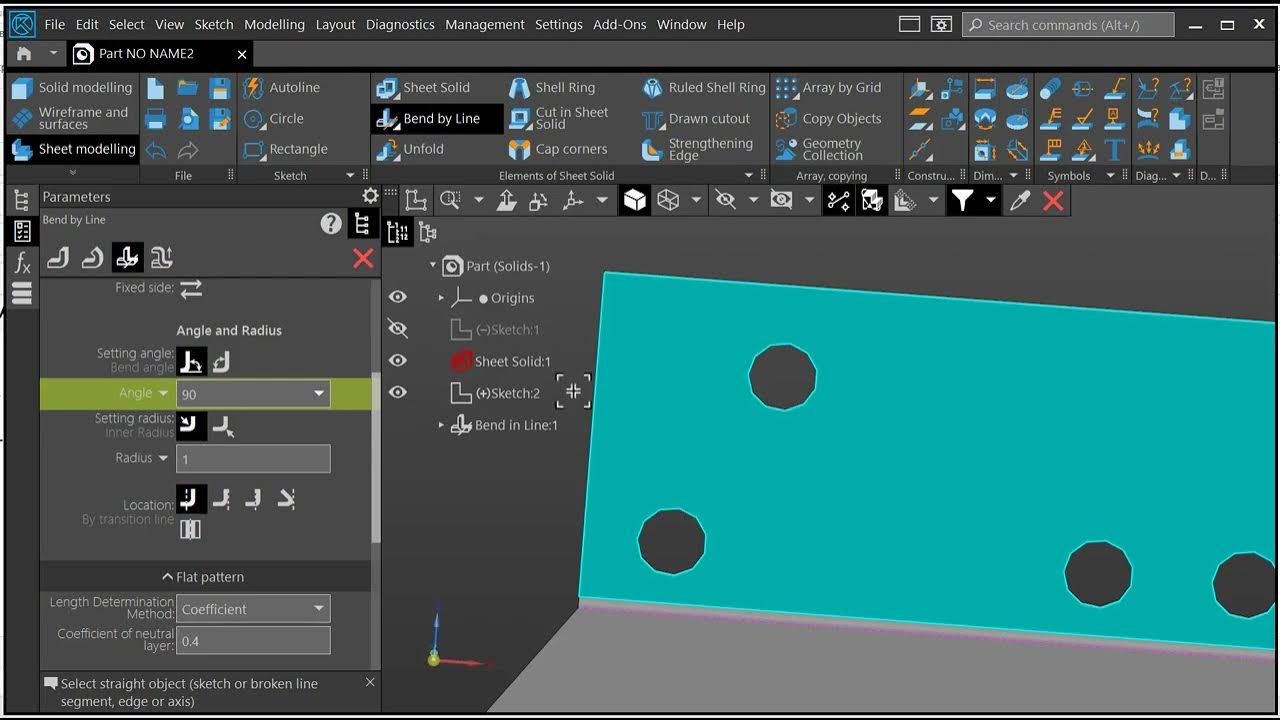

4. Thiết kế kim loại tấm

Với các doanh nghiệp sản xuất:

• Tủ điện;
• Vỏ máy;
• Thiết bị công nghiệp;
• Hệ thống thông gió;
• Các sản phẩm từ thép tấm;

khả năng xử lý Sheet Metal là một phần quan trọng trong quy trình CAD.

KOMPAS-3D hỗ trợ tạo các chi tiết kim loại tấm và chuẩn bị dữ liệu phục vụ quá trình sản xuất. Phần mềm cho phép hình thành mô hình từ các thao tác đặc trưng như uốn, gấp và xử lý hình học của chi tiết tấm.

Từ thiết kế 3D, kỹ sư có thể tiếp tục xây dựng bản trải để đưa sang các bước gia công tiếp theo.

5. Tận dụng thư viện chi tiết và đối tượng tiêu chuẩn

Không phải mọi chi tiết trong một cụm máy đều cần được dựng lại từ đầu.

Các thành phần như:

• Bu-lông;
• Đai ốc;
• Vòng bi;
• Bánh răng;
• Profile;
• Các chi tiết tiêu chuẩn khác

có thể xuất hiện nhiều lần trong quá trình thiết kế.

KOMPAS-3D cung cấp cơ sở dữ liệu các fastener, vật liệu và đối tượng tiêu chuẩn để đưa trực tiếp vào model, drawing và specification.

Việc tái sử dụng thư viện giúp giảm thời gian dành cho những tác vụ mang tính lặp lại và giúp người thiết kế tập trung nhiều hơn vào phần cấu trúc riêng của sản phẩm.

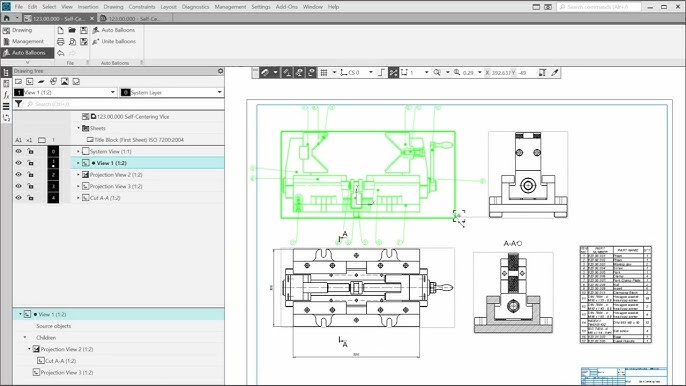

6. Quản lý BOM và hồ sơ sản phẩm

Một mô hình CAD chỉ thực sự hữu ích cho sản xuất khi dữ liệu thiết kế có thể chuyển thành hồ sơ kỹ thuật rõ ràng.

KOMPAS-3D hỗ trợ tạo Specification/BOM liên kết với cấu trúc sản phẩm và bản vẽ. Trong quá trình làm việc với assembly, người dùng có thể hỗ trợ đánh vị trí chi tiết và xây dựng specification từ dữ liệu thiết kế.

Ở KOMPAS-3D v24, chức năng BOM tiếp tục được cải tiến với khả năng xử lý thuộc tính nhiều component và tự động tạo một số thành phần tài liệu liên quan.

Điều này phù hợp với các doanh nghiệp muốn quản lý tốt hơn luồng thông tin từ phòng thiết kế sang sản xuất.

7. Trao đổi dữ liệu với các hệ thống CAD khác

Một vấn đề phổ biến khi doanh nghiệp cân nhắc thay đổi hoặc bổ sung phần mềm CAD là dữ liệu cũ.

Trong thực tế, doanh nghiệp có thể đồng thời phải nhận file từ:

• Đối tác;
• Khách hàng;
• Nhà cung cấp;
• Các hệ thống CAD khác nhau.

KOMPAS-3D hỗ trợ nhiều định dạng dữ liệu kỹ thuật phổ biến, qua đó giúp phần mềm tham gia vào môi trường thiết kế Multi-CAD thay vì hoạt động như một hệ thống hoàn toàn tách biệt.

Phiên bản v24 tiếp tục cải thiện khả năng làm việc với dữ liệu từ các nền tảng CAD khác, đồng thời bổ sung nhiều công cụ cho Direct Editing, kiểm tra hình học và xử lý model nhập vào.

8. Giao diện có thể tùy chỉnh theo cách làm việc của kỹ sư

Thay đổi CAD thường kéo theo chi phí đào tạo và thời gian thích nghi của đội ngũ thiết kế.

KOMPAS-3D cho phép người dùng tùy chỉnh toolbar, panel theo ngữ cảnh và phím tắt cho các lệnh thường xuyên sử dụng. Phần mềm cũng tích hợp tính năng tìm kiếm tên lệnh để hỗ trợ quá trình làm quen với hệ thống.

Đây là một yếu tố đáng cân nhắc với doanh nghiệp có đội ngũ kỹ sư đã quen với quy trình CAD 2D/3D và muốn hạn chế gián đoạn khi thử nghiệm một nền tảng mới.

KOMPAS-3D phù hợp với nhóm doanh nghiệp nào?

KOMPAS-3D đặc biệt phù hợp với những môi trường có nhiều công việc liên quan đến thiết kế sản phẩm và sản xuất cơ khí, chẳng hạn:

• Cơ khí và chế tạo máy: thiết kế chi tiết, cụm máy, thiết bị và dây chuyền.
• Tự động hóa: thiết kế cơ cấu, jig, fixture, hệ thống máy và thiết bị phụ trợ.
• Kim loại tấm: tủ điện, vỏ máy, tủ công nghiệp và các sản phẩm gia công từ thép tấm.
• Thiết bị công nghiệp: bồn, đường ống, kết cấu và các cụm thiết bị cơ khí.
• R&D và phát triển sản phẩm: xây dựng nhiều phiên bản thiết kế từ một cấu trúc tham số.
• Doanh nghiệp cần bổ sung hoặc chuẩn hóa CAD bản quyền: đặc biệt khi cần cân đối giữa chức năng kỹ thuật, khả năng triển khai và ngân sách phần mềm.

Có thể sử dụng KOMPAS-3D như một phương án thay thế các hệ thống CAD quen thuộc?

KOMPAS-3D có nhiều nhóm chức năng thường gặp ở các hệ thống CAD cơ khí phổ biến: thiết kế 2D/3D, Parametric Modeling, Assembly, Sheet Metal, Surface, Drawing, BOM và thư viện thành phần tiêu chuẩn. ASCON định vị sản phẩm là một hệ thống CAD chuyên nghiệp nhưng hướng đến khả năng học và triển khai với chi phí hợp lý.

Vì vậy, với doanh nghiệp đang sử dụng hoặc cân nhắc những nền tảng như SolidWorks hay Inventor, KOMPAS-3D có thể được đưa vào giai đoạn đánh giá kỹ thuật như một lựa chọn bổ sung hoặc thay thế.

Tuy nhiên, quyết định chuyển đổi không nên chỉ dựa trên bảng tính năng. Doanh nghiệp nên thử trực tiếp bằng chính:

• File thiết kế đang sử dụng;
• Assembly có độ phức tạp thực tế;
• Bộ bản vẽ sản xuất;
• Quy trình trao đổi file;
• Các yêu cầu về BOM và thư viện;
• Quy trình thiết kế đặc thù của đội ngũ.

KOMPAS-3D – thêm một lựa chọn cho bài toán CAD cơ khí của doanh nghiệp

Thị trường CAD cơ khí hiện nay không còn chỉ xoay quanh một vài nền tảng quen thuộc. Khi chi phí bản quyền, khả năng quản lý license và nhu cầu chuẩn hóa phần mềm ngày càng được doanh nghiệp quan tâm, việc đánh giá thêm các hệ thống CAD khác trở thành một phần của bài toán đầu tư công nghệ.

KOMPAS-3D cung cấp một môi trường từ thiết kế 2D, mô hình hóa tham số 3D, cụm lắp ráp đến bản vẽ và specification. Với những doanh nghiệp đang tìm kiếm một nền tảng CAD cơ khí có đầy đủ các chức năng cốt lõi nhưng muốn có thêm lựa chọn về mô hình triển khai và chi phí, đây là một giải pháp đáng để đưa vào quá trình thử nghiệm và so sánh.
