CATIA - Phần mềm thiết kế CAM

Phần mềm CATIA

CATIA là phần mềm tiên phong của hãng Dassault Systèmes và là giải pháp hàng đầu thế giới về thiết kế và đổi mới sản phẩm. Nó được sử dụng bởi các tổ chức hàng đầu trong nhiều ngành công nghiệp để phát triển các sản phẩm mà chúng ta thấy và sử dụng trong cuộc sống hàng ngày.

CATIA cung cấp khả năng độc đáo không chỉ để thiết kế bất kỳ mô hình sản phẩm nào. CATIA còn được xây dựng hành vi tương tác trong môi trường thiết kế: thiết kế thời đại trải nghiệm. Kiến trúc hệ thống, kỹ sư, và nhà thiết kế, chuyên gia xây dựng. Tất cả những người đóng góp có thể định nghĩa, tưởng tượng và định hình thế giới thế giới.

Phiên bản mới nhất của CATIA là CATIA V6.

Phần mềm này được viết vào cuối những năm 1970 và đầu 1980 để phát triển máy bay chiến đấu Mirage của Dassault, sau đó được áp dụng trong ngành hàng không vũ trụ, ô tô, đóng tàu, và các ngành công nghiệp khác. CATIA được sử dụng như công cụ thiết kế chủ đạo tại các công ty hàng đầu, một trong số đó là hãng sản xuất máy bay Boeing, hãng sản xuất tàu ngầm hạt nhân của Hải quân Hoa Kỳ – General Dynamics/Electric Boat Corp.

CATIA cung cấp khả năng độc đáo để mô hình hóa bất kỳ sản phẩm nào. Với sự hỗ trợ bởi nền tảng 3DEXPERIENCE, các kiến trúc sư, kỹ sư, nhà thiết kế xây dựng và tất cả các đối tác có thể xác định, tưởng tượng và định hình thế giới được kết nối.

Danh mục sản phẩm/ cụm Module của CATIA bản quyền

Mechanical design

Bao gồm tính năng thiết kế linh kiện, tấm kim loại, và bề mặt, khuôn mẫu. Thiết kế cấu trúc cho gia công và sản xuất.

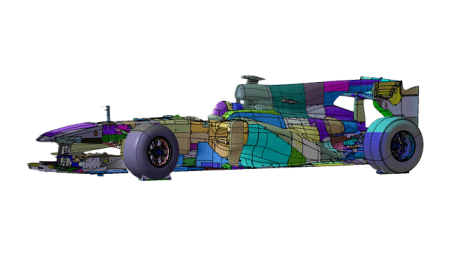

Shape design

Generative Shape Design (GSD) giúp thiết kế kỹ thuật các hình dạng tiên tiến dựa trên sự kết hợp của wireframe và nhiều tính năng bề mặt mở rộng, với việc thu thập đầy đủ đặc tính kỹ thuật.

Analysis & Simulation

Việc phân tích cấu trúc của một sản phẩm được thực hiện hoàn hảo với sự giúp đỡ của các công cụ chia lưới nâng cao.

AEC(Architecture, Engineering and Construction) PLANT

Thiết kế layout cho nhà máy, đặt biệt là nhà máy sản xuất. Trọng tâm chính của sản phẩm là cho phép thiết kế sơ bộ. Concept của một nhà máy được thực hiện nhanh chóng. Nó cung cấp một cách hiệu quả, tiết kiệm chi phí để layout một thiết kế xây dựng nhà máy ban đầu cho mục đích xem xét và quyết định.

Machining (gia công)

Tất cả các quá trình gia công có thể được lập trình cho máy CNC trong với module này

DMU(Digital Mockup)

DMU cho phép các kỹ sư thiết kế và cấu hình các sản phẩm phức tạp, kiểm tra thiết kế xây dựng của họ, mô phỏng động học, động lực học, va chạm,… mà không cần phải xây dựng một mô hình vật lý.

Equipment & Systems

Thiết kế kỹ thuật và tích hợp các hệ thống điện, chất lỏng và cơ khí trong một mô hình kỹ thuật số 3D trong khi tối ưu hóa việc phân bổ không gian. Phát triển các bo mạch và phần mềm thiết kế các sản phẩm kết cấu, dây nịt cáp.

Machining Simulation

Mô phỏng và xây dựng các công cụ máy NC có thể được thực hiện với module này

Ergonomics Design & Analysis

Cụm Module này mô phỏng và phân tích những tương tác của con người trong môi trường làm việc của họ, nhằm cải thiện không gian làm việc và môi trường để giảm thiểu nguy cơ chấn thương hoặc tổn hại.

Các sản phẩm CATIA bản quyền được đóng gói như thế nào?

CATIA được đóng gói để lựa chọn giải pháp phù hợp nhất với cách sử dụng và quy trình dễ dàng. Các gói sản phẩm, bao gồm các module phù hợp với các ngành nghề cụ thể, với các tác vụ hoặc quy trình cụ thể. Các gói sản phẩm có sẵn này được gọi là CATIA® Configurations

Nếu cần thêm các giải pháp, các sản phẩm có thể được thêm vào các gói này, hoặc chia sẻ giữa các gói để giải quyết các yêu cầu rộng hơn hoặc chuyên biệt hơn.

Như vậy, các sản phẩm CATIA có thể được đặt hàng theo ba cách:

• CATIA® Configuration: gọi là các gói module/ các cấu hình có sẵn.

• Add-on product: Là một sản phẩm bổ sung cho một gói/cấu hình.

• Shareable product: Là sản phẩm có thể được chia sẻ bằng cách di chuyển giữa các gói/cấu hình.

Các loại giấy phép bản quyền CATIA

CATIA bản quyền có thể được cung cấp dưới 2 dạng: Nodelock License hoặc Concurrent License ( hoặc network)

Nodelock License

• Nodelocked Licenses dành cho một người dùng.

• Trong chế độ hoạt động nodelock, giấy phép bản quyền CATIA chỉ được cài trên một máy tính duy nhất, cho một người dùng tại một thời điểm.

• Nếu người dùng muốn chuyển giấy phép sang máy tính mới họ phải hủy kích hoạt giấy phép của máy tính cũ trước khi kích hoạt trên máy tính mới.

Concurrent License (giấy phép mạng)

• Concurrent License là giấy phép mạng cho phép nhiều người dùng trong doanh nghiệp linh hoạt sử dụng. Các giấy phép trong một môi trường máy tính kết nối mạng dễ dàng. Miễn là số giấy phép CATIA bản quyền được sử dụng cùng một lúc nhỏ hơn hoặc bằng số giấy phép đã mua.

• Máy chủ cấp phép quản lý. Nó cung cấp các giấy phép cho các máy tính khi được yêu cầu.

• Khi CATIA được khởi động trên máy tính của 01 người dùng, nó sẽ gửi một yêu cầu đến máy chủ cấp phép. Nếu còn giấy phép CATIA bản quyền chưa được sử dụng, thì trình quản lý giấy phép cho phép chương trình của người dùng mở, người dùng sẽ sử dụng 01 seat từ máy chủ.

• Concurrent Offline License: mượn giấy phép để sử dụng ngoại tuyến, người dùng bản quyền CATIA có khả năng ngắt kết nối khỏi máy chủ cấp phép trong một khoảng thời gian nhất định để có thể tận dụng khả năng cấp phép đầy đủ trong khi di chuyển. Trong thời gian mượn, giấy phép không có sẵn để sử dụng bởi một người dùng đồng thời khác.

Giấy phép bản quyền CATIA® Configuration, Add-on product và Shareable product:

CATIA Configuration Licenses

Đây là giấy phép cho cấu hình cơ bản của bạn. Chúng là các cấu hình MD1, MD2, SL3, vv. Bạn phải chọn một trong số này để CATIA có thể khởi chạy. Chúng phải được chọn thông qua Licensing panel của Tools Options General

CATIA Shareable Licenses

Đây là những sản phẩm có thể được thêm tạm thời vào Cấu hình của bạn. Đó là giấy phép PKT, DMU, ​​DMN, ST1, vv. Chúng có thể được lựa chọn thông qua Licensing panel của Tools Options General. Hay chúng có thể được chọn từ Shareable Products panel.

• Lựa chọn đầu tiên yêu cầu khởi động lại CATIA và bạn sẽ có giấy phép đó trong suốt thời gian CATIA đang chạy, CATIA sẽ nhớ rằng bạn đã chọn giấy phép này và sẽ tiếp tục sử dụng Shareable License này khi bạn sử dụng lại CATIA những lần sau.

• Với Shareable Products panel, bạn có thể tạm thời lấy giấy phép bất cứ khi nào. Bạn cũng có thể trả lại nó khi bạn sử dụng xong. CATIA sẽ không nhớ rằng bạn đã chọn nó khi bạn khởi động lại lần sau.

CATIA Add-On Licenses

Đây là những sản phẩm phải được gắn vĩnh viễn vào một trong các Configuration License của bạn. Bạn không được chuyển sang các cấu hình khác. Điều này được thực hiện thông qua Key Generation Center, và bạn không có quyền kiểm soát chúng. Bạn muốn sử dụng giấy phép Add-On License, bạn chọn đúng cấu hình đã được gán Add-one License đó.

Nhiều sản phẩm bổ trợ có thể được mua dưới dạng Shareable License hoặc dưới dạng Add-On License. Các giấy phép Add-On License thường rẻ hơn. Một số sản phẩm, chẳng hạn như KT1, chỉ có sẵn dưới dạng Add-On.
