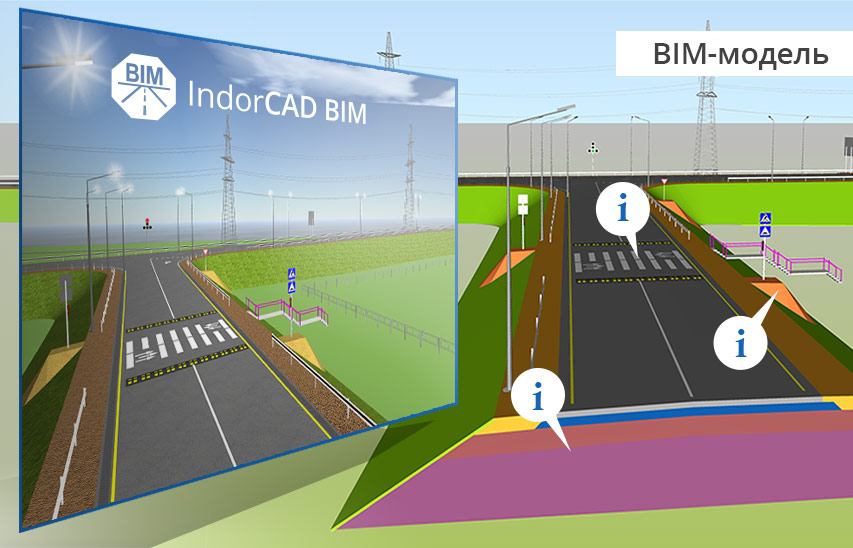

IndorCAD BIM – Phần mềm BIM thiết kế đường và hạ tầng

1. Xây dựng mô hình địa hình số từ nhiều nguồn dữ liệu khảo sát

IndorCAD BIM hỗ trợ tiếp nhận, xử lý và xây dựng mô hình địa hình số (Digital Terrain Model – DTM) phục vụ thiết kế đường và hạ tầng giao thông.

Phần mềm cho phép kết hợp dữ liệu khảo sát địa hình, dữ liệu đo đạc GPS, bản đồ GIS, bản vẽ CAD và dữ liệu quét laser để xây dựng mô hình địa hình trong môi trường 3D.

Các chức năng chính:

• Nhập dữ liệu đa định dạng: Hỗ trợ IFC, LandXML, DWG, ESRI Shapefile và các định dạng bản đồ raster.
• Xử lý dữ liệu đám mây điểm (Point Cloud): Tiếp nhận các định dạng LAS, TXT, CSV và XYZ để xây dựng mô hình địa hình từ kết quả quét laser.
• Kết nối dữ liệu bản đồ trực tuyến: Sử dụng bản đồ web làm nền tham chiếu và kết hợp dữ liệu độ cao SRTM từ các nguồn mở.
• Xây dựng bề mặt địa hình: Tạo mô hình bề mặt số từ dữ liệu khảo sát và cập nhật khi dữ liệu đầu vào thay đổi.
• Kiểm tra bề mặt: Sử dụng các công cụ phân tích nhằm phát hiện sai lệch hoặc bất thường trong mô hình địa hình.

Các chức năng này hỗ trợ kỹ sư chuẩn bị dữ liệu khảo sát và xây dựng mô hình hiện trạng trước khi triển khai thiết kế tuyến đường, nút giao hoặc công trình hạ tầng.

2. Mô hình hóa địa chất và các đối tượng hạ tầng hiện trạng

IndorCAD BIM cho phép xây dựng mô hình thông tin của các đối tượng hiện trạng trên cơ sở dữ liệu khảo sát kỹ thuật.

Ngoài bề mặt địa hình, phần mềm hỗ trợ mô hình hóa các đối tượng như công trình xây dựng, hệ thống hạ tầng kỹ thuật, cây xanh và các thành phần liên quan đến khu vực dự án.

Đối với dữ liệu địa chất, IndorCAD sử dụng thông tin về cấu trúc địa tầng từ các hố khoan để hình thành mô hình địa chất phục vụ thiết kế.

Các chức năng chính:

• Xây dựng mô hình 3D của các đối tượng hiện trạng.
• Tổ chức dữ liệu công trình và hạ tầng kỹ thuật trong mô hình địa hình.
• Tạo mô hình các lớp địa chất dựa trên dữ liệu hố khoan.
• Hiển thị mặt cắt địa chất dưới tim tuyến trong không gian 3D.
• Kết hợp dữ liệu địa hình, địa chất và công trình hiện trạng phục vụ kiểm tra phương án thiết kế.

Việc tổ chức dữ liệu khảo sát trong mô hình 3D giúp kỹ sư quan sát đồng thời điều kiện địa hình, địa chất và các công trình liên quan đến tuyến thiết kế.

3. Thiết kế tuyến đường bằng mô hình tham số

IndorCAD BIM kế thừa toàn bộ hệ thống công cụ thiết kế đường của IndorCAD Road, trong đó nổi bật là khả năng xây dựng mô hình đường dựa trên các tham số hình học.

Phần mềm hỗ trợ thiết lập và điều chỉnh các thành phần thiết kế của tuyến, bao gồm bình đồ, trắc dọc, trắc ngang, nền đường và kết cấu mặt đường.

Các chức năng chính:

• Thiết kế bình đồ tuyến: Xây dựng và điều chỉnh các yếu tố hình học của tim tuyến.
• Thiết kế trắc dọc: Thiết lập cao độ tuyến và các yếu tố hình học trên mặt cắt dọc.
• Thiết kế trắc ngang: Xây dựng mặt cắt ngang đường theo các thông số thiết kế.
• Thiết kế siêu cao: Sử dụng các giải pháp và thư viện mẫu phục vụ bố trí siêu cao tại các đoạn đường cong.
• Thiết kế nền đường: Xây dựng hình học nền đường và các thành phần liên quan.
• Cập nhật mô hình tham số: Khi thông số thiết kế thay đổi, các thành phần phụ thuộc được cập nhật tương ứng.

Khả năng cập nhật theo tham số giúp duy trì tính liên kết giữa các thành phần hình học, hạn chế việc chỉnh sửa độc lập nhiều bản vẽ khi phương án tuyến thay đổi.

4. Thiết kế nền đường, kết cấu mặt đường và các lớp vật liệu

IndorCAD BIM cung cấp công cụ xây dựng mô hình nền đường và các lớp kết cấu mặt đường thông qua trình biên tập mặt cắt ngang (Cross-section Editor).

Người dùng có thể thiết lập cấu tạo mặt cắt, quy tắc hình thành các lớp kết cấu và những thành phần liên quan đến nền đường.

Các chức năng chính:

• Xây dựng các lớp nền đường: Thiết lập hình học và quan hệ giữa các thành phần nền đường.
• Mô hình hóa kết cấu mặt đường: Xây dựng các lớp vật liệu trong kết cấu mặt đường.
• Sử dụng thư viện giải pháp mẫu: Áp dụng các cấu tạo mặt cắt và kết cấu đường đã được thiết lập trong thư viện.
• Thiết kế mái taluy: Sử dụng các quy tắc tạo hình mái dốc và các giải pháp gia cố liên quan.
• Tổ chức các lớp vật liệu: Quản lý thành phần kết cấu để phục vụ xây dựng mô hình và thống kê.
• Xuất mô hình theo từng lớp: Cho phép xuất riêng các thành phần kết cấu nền đường và mặt đường phục vụ phối hợp BIM.

Đặc biệt, khi xuất sang IFC, phần mềm hỗ trợ lựa chọn giữa việc thể hiện một nhóm lớp kết cấu dưới dạng đối tượng tổng hợp hoặc tách riêng từng lớp để bảo toàn thông tin và thuộc tính của các thành phần.

Chức năng này hỗ trợ các đơn vị tư vấn cần xây dựng mô hình thông tin chi tiết cho nền đường, mặt đường và khối lượng xây dựng.

5. Thiết kế nút giao và mô hình hóa công trình giao thông

IndorCAD BIM hỗ trợ xây dựng các phương án nút giao và các công trình nằm trong phạm vi tuyến đường.

Các công cụ thiết kế tuyến được sử dụng để hình thành nút giao, kết nối những tuyến đường có quan hệ hình học với nhau và phát triển mô hình 3D tổng thể.

Các chức năng chính:

• Thiết kế nút giao đồng mức.
• Xây dựng các phương án nút giao khác mức.
• Mô hình hóa đường dẫn và các nhánh kết nối.
• Xây dựng mô hình 3D cầu và cầu vượt trong phạm vi tuyến.
• Bố trí các đối tượng hạ tầng kỹ thuật liên quan.
• Sử dụng thư viện đối tượng 3D để bổ sung các thành phần công trình.

Phần mềm còn hỗ trợ mô hình hóa các đối tượng tổ chức giao thông như biển báo, vạch kẻ đường, hộ lan, đèn tín hiệu và hệ thống chiếu sáng.

Đối với cầu và cầu vượt, IndorCAD có thể tạo mô hình phục vụ phối hợp và trực quan hóa trong dự án đường bộ. Các mô hình kết cấu chuyên sâu được xây dựng bằng phần mềm khác cũng có thể được nhập vào dự án thông qua chức năng trao đổi mô hình 3D.

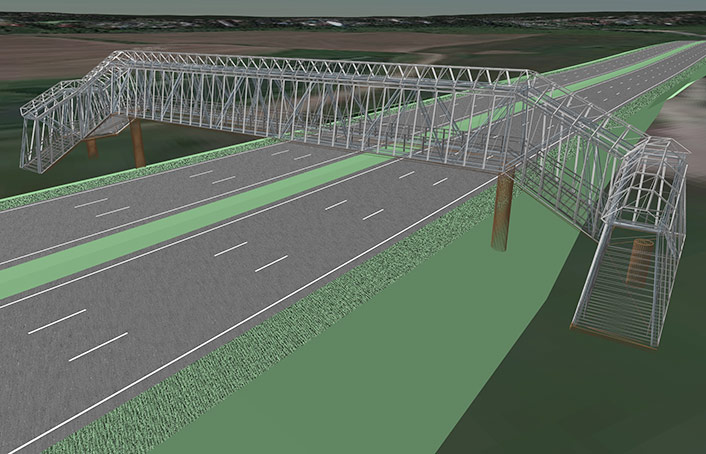

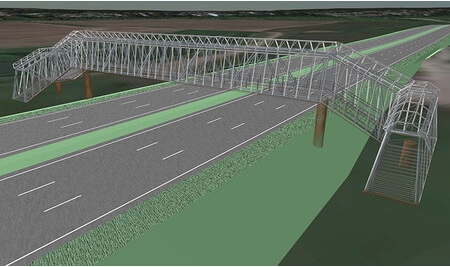

6. Nhập và tích hợp mô hình 3D từ các phần mềm BIM khác

IndorCAD BIM cung cấp công cụ nhập mô hình 3D được xây dựng từ những hệ thống thiết kế khác, cho phép tập hợp các thành phần công trình trong cùng không gian dự án.

Phần mềm hỗ trợ hai phương thức nhập mô hình chính.

Nhập đối tượng 3D chưa gắn tọa độ thực

Đối với mô hình được tạo tại tọa độ gốc, người dùng có thể xác định vị trí đối tượng khi đưa vào dự án.

IndorCAD hỗ trợ thiết lập tọa độ X, Y, cao độ Z và hệ tọa độ cục bộ để bố trí đối tượng phù hợp với mô hình tổng thể.

Nhập mô hình IFC có tọa độ thực

Đối với các mô hình IFC được xây dựng theo hệ tọa độ của dự án, phần mềm hỗ trợ đưa mô hình vào vị trí tương ứng trong không gian thiết kế.

Các chức năng chính:

• Nhập mô hình IFC và các đối tượng 3D từ phần mềm bên ngoài.
• Hỗ trợ mô hình OBJ và một số dữ liệu DWG/DXF 3D tương thích.
• Định vị và điều chỉnh vị trí đối tượng.
• Thiết lập cao độ và hướng của mô hình.
• Quản lý đối tượng nhập theo nhóm trong cây cấu trúc dự án.
• Hiển thị mô hình nhập cùng địa hình, tuyến đường và các thành phần công trình.

Chức năng nhập mô hình 3D hỗ trợ phối hợp dữ liệu giữa các bộ môn, đặc biệt đối với những dự án có cầu, cầu vượt và công trình kỹ thuật được thiết kế bằng các phần mềm chuyên ngành khác.

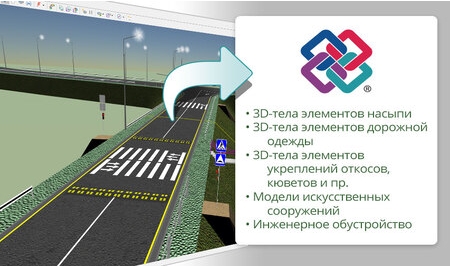

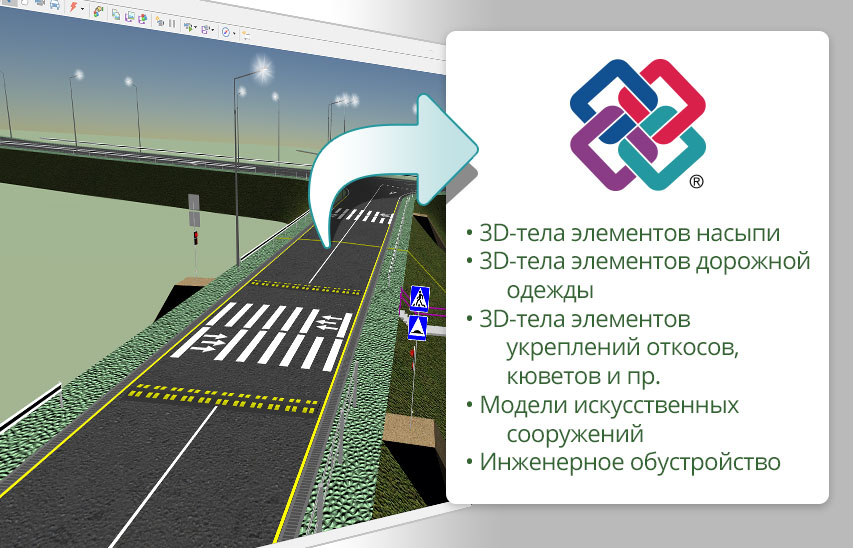

7. Xuất mô hình thông tin BIM sang định dạng IFC

IndorCAD BIM cho phép xây dựng và xuất các mô hình thông tin riêng phần sang IFC, phục vụ việc tập hợp mô hình BIM tổng thể của dự án.

Quá trình xuất IFC không chỉ chuyển đổi hình học 3D mà còn truyền tải thông tin thuộc tính được lưu trong mô hình IndorCAD.

Các chức năng chính:

• Xuất mô hình địa hình và các đối tượng hiện trạng.
• Xuất các đối tượng thuộc tuyến đường.
• Xuất mô hình nền đường và kết cấu mặt đường.
• Xuất mô hình các công trình và đối tượng hạ tầng liên quan.
• Xuất thông tin hình học bình đồ và trắc dọc tuyến.
• Bảo toàn dữ liệu thuộc tính của đối tượng khi xuất IFC.
• Lựa chọn phạm vi xuất theo lớp, tuyến hoặc toàn bộ dự án.
• Thiết lập cấu trúc dữ liệu IFC theo yêu cầu bàn giao.

Đối với mô hình nền đường và mặt đường, người dùng có thể lựa chọn xuất theo từng thành phần, từng lớp vật liệu hoặc theo phạm vi lý trình.

Phần mềm cũng hỗ trợ chia nhỏ mô hình theo khoảng chiều dài hoặc theo các mặt cắt ngang để thuận tiện cho việc tổ chức và xử lý dữ liệu.

Các mô hình IFC sau khi xuất có thể được sử dụng trong những phần mềm hỗ trợ định dạng IFC để tiếp tục tập hợp, kiểm tra hoặc khai thác thông tin dự án.

8. Tùy chỉnh thuộc tính và cấu trúc dữ liệu BIM

Một trong những chức năng quan trọng của IndorCAD BIM là khả năng tùy chỉnh dữ liệu thuộc tính trước khi xuất mô hình thông tin.

Phần mềm cho phép người dùng thiết lập cấu trúc IFC, phân loại đối tượng và bổ sung thông tin theo yêu cầu của chủ đầu tư hoặc quy trình kiểm tra mô hình.

Các chức năng chính:

• Quản lý thuộc tính tiêu chuẩn: Sử dụng dữ liệu sẵn có của đối tượng như vị trí, hình học, kích thước và vật liệu.
• Bổ sung thuộc tính tùy chỉnh: Tạo trường thông tin mới để bổ sung dữ liệu không có sẵn trong mô hình.
• Phân nhóm thuộc tính: Sắp xếp dữ liệu theo từng nhóm để thuận tiện cho việc kiểm tra và khai thác.
• Đổi tên thuộc tính: Điều chỉnh tên trường dữ liệu theo quy ước của dự án.
• Thiết lập lớp đối tượng IFC: Gán các lớp IFC cho những đối tượng được xuất từ mô hình.
• Lựa chọn schema IFC: Thiết lập lược đồ IFC được sử dụng khi xuất dữ liệu.
• Điều chỉnh mức độ chi tiết: Thiết lập mức độ thể hiện của một số đối tượng 3D.
• Lưu mẫu cấu hình: Lưu các thiết lập BIM để tái sử dụng cho những dự án khác.

Người dùng còn có thể điều chỉnh tên và thông tin của các cấp cấu trúc IFC, giúp tổ chức mô hình phù hợp với quy định quản lý dữ liệu.

Khả năng tùy chỉnh này phục vụ quá trình chuẩn bị mô hình BIM theo yêu cầu cụ thể của từng dự án, từ cấu trúc đối tượng đến hệ thống thông tin thuộc tính cần bàn giao.

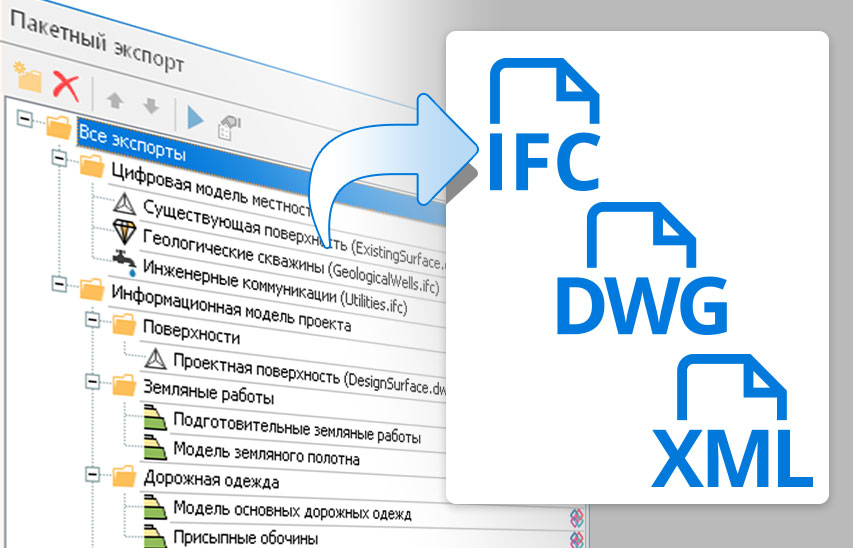

9. Xuất hàng loạt mô hình BIM với Batch Export

IndorCAD BIM tích hợp chức năng Batch Export, hỗ trợ xuất nhiều đối tượng hoặc nhiều nhóm mô hình trong một quy trình.

Thay vì thực hiện xuất từng thành phần riêng lẻ, người dùng có thể lưu cấu hình xuất dữ liệu ngay trong dự án và sử dụng lại khi cần cập nhật các mô hình đã bàn giao.

Các chức năng chính:

• Lựa chọn nhiều đối tượng cần xuất.
• Tổ chức đối tượng xuất theo nhóm và thư mục.
• Thiết lập định dạng đầu ra cho từng đối tượng.
• Lưu đường dẫn và tên tệp xuất.
• Lưu cấu hình xuất cùng dữ liệu dự án.
• Thực hiện lại toàn bộ các tác vụ xuất đã thiết lập.
• Xuất các nhóm đối tượng khác nhau vào một tệp IFC.
• Cập nhật dữ liệu xuất khi mô hình thiết kế thay đổi.

Các định dạng hỗ trợ bao gồm:

IFC, DWG/DXF, OBJ, 3DS, FBX và các định dạng trao đổi khác tùy theo loại dữ liệu được xuất.

Đối với mô hình IFC, phần mềm có khả năng tập hợp những đối tượng thuộc nhiều nhóm khác nhau vào cùng một tệp, phục vụ trao đổi với các phần mềm BIM bên ngoài.

Chức năng Batch Export hỗ trợ quy trình bàn giao mô hình định kỳ, đặc biệt trong các dự án có nhiều đối tượng cần cập nhật sau mỗi lần điều chỉnh thiết kế.

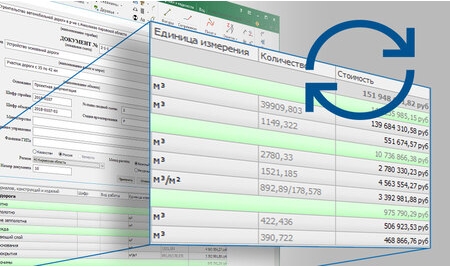

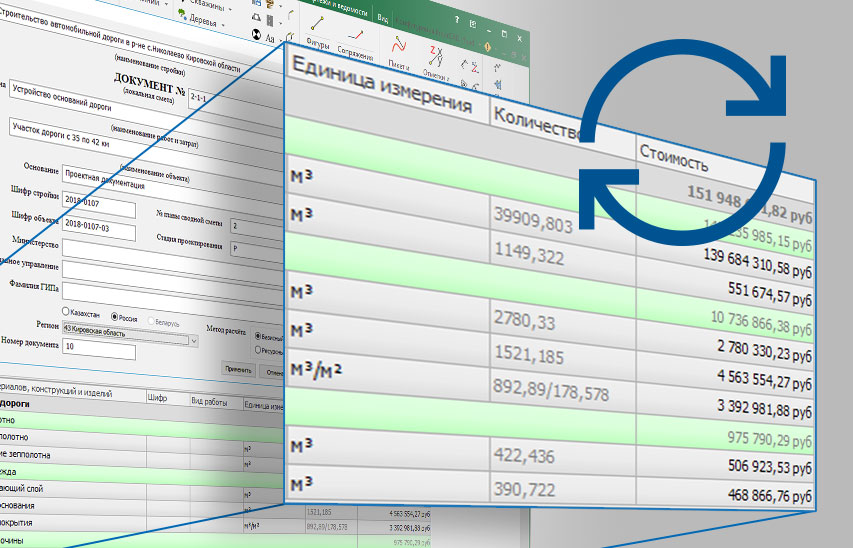

10. Tự động cập nhật bảng tổng hợp khối lượng từ mô hình

IndorCAD BIM tích hợp bảng tổng hợp khối lượng công việc (Consolidated Statement of Work Volumes), liên kết dữ liệu khối lượng với mô hình thiết kế.

Bảng tổng hợp thu thập dữ liệu từ các bảng thống kê thành phần và được lưu trực tiếp cùng dự án.

Các chức năng chính:

• Tổng hợp dữ liệu khối lượng từ các bảng thống kê riêng phần.
• Liên kết các giá trị khối lượng với dữ liệu mô hình.
• Tự động cập nhật bảng tổng hợp khi thiết kế thay đổi.
• Lưu bảng khối lượng cùng hồ sơ dự án.
• Hỗ trợ kiểm tra sự thống nhất giữa dữ liệu thiết kế và bảng thống kê khối lượng.

Khi phương án tuyến, cấu tạo nền đường hoặc các thành phần có liên quan thay đổi, bảng tổng hợp có thể cập nhật theo dữ liệu mới của mô hình.

Việc duy trì mối liên kết này giúp giảm công việc tổng hợp thủ công và hỗ trợ kỹ sư kiểm soát khối lượng trong suốt quá trình hoàn thiện phương án thiết kế.

11. Phân tích, kiểm tra và đánh giá phương án thiết kế

IndorCAD BIM kế thừa hệ thống công cụ kiểm tra kỹ thuật của IndorCAD Road, hỗ trợ phát hiện các vấn đề về hình học tuyến và đánh giá những điều kiện liên quan đến vận hành đường bộ.

Các chức năng chính:

Kiểm tra thông số hình học

Phần mềm hỗ trợ cảnh báo khi các thông số thiết kế không đáp ứng những giới hạn đã thiết lập, chẳng hạn bán kính đường cong trong bình đồ hoặc trắc dọc.

Phân tích địa hình

Các công cụ phân tích bề mặt hỗ trợ kiểm tra mô hình địa hình và phát hiện những bất thường trong dữ liệu.

Kiểm tra quỹ đạo phương tiện

Phần mềm cho phép phân tích quỹ đạo chuyển động của các phương tiện được lựa chọn để đánh giá khả năng di chuyển tại những vị trí như nút giao, đường cong hoặc khu vực có hình học phức tạp.

Đánh giá tầm nhìn

IndorCAD sử dụng mô hình 3D để đánh giá khả năng quan sát từ những vị trí xác định trên tuyến.

Phân tích thoát nước bề mặt

Phần mềm hỗ trợ đánh giá các khu vực tích tụ nước và hướng thoát nước trên cơ sở hình học bề mặt địa hình.

Phân tích điều kiện chiếu sáng

IndorCAD cung cấp các công cụ đánh giá chiếu sáng dựa trên những thông số đầu vào như loại mặt đường và điều kiện quan sát.

Các chức năng này giúp kỹ sư kiểm tra phương án ngay trong quá trình thiết kế, đồng thời sử dụng kết quả phân tích làm cơ sở điều chỉnh mô hình công trình.

12. Tạo bản vẽ, hồ sơ và bảng thống kê kỹ thuật

Bên cạnh khả năng xây dựng mô hình BIM, IndorCAD BIM cung cấp công cụ tạo bản vẽ và bảng thống kê phục vụ công tác lập hồ sơ thiết kế.

Phần mềm hỗ trợ tạo tài liệu từ dữ liệu mô hình, đồng thời cung cấp các mẫu trình bày và thiết lập để chuẩn hóa quá trình xuất hồ sơ.

Các chức năng chính:

• Tạo bản vẽ từ dữ liệu mô hình thiết kế.
• Sử dụng các mẫu trình bày bản vẽ.
• Tùy chỉnh và lưu mẫu để sử dụng cho nhiều dự án.
• Tạo bảng thống kê các đối tượng trong dự án.
• Thiết lập thành phần dữ liệu và cách trình bày bảng thống kê.
• Xuất bản vẽ sang định dạng DWG.
• Sử dụng bản vẽ DWG làm dữ liệu tham chiếu trong quá trình thiết kế.

IndorCAD cho phép gắn bản vẽ DWG làm nền và nhập dữ liệu từ bản vẽ khi cần thiết.

Hệ thống bản vẽ, bảng biểu và mô hình thông tin giúp doanh nghiệp thực hiện các công việc thiết kế kỹ thuật và chuẩn bị dữ liệu bàn giao trong cùng môi trường phần mềm.

Các thư viện ký hiệu và tiêu chuẩn bản vẽ của hãng được xây dựng chủ yếu theo hệ thống quy chuẩn Nga. Khi triển khai tại Việt Nam, đơn vị sử dụng cần thiết lập mẫu bản vẽ và kiểm tra sự phù hợp với tiêu chuẩn của dự án.

13. Trao đổi dữ liệu với các hệ thống CAD, GIS và BIM khác

IndorCAD BIM hỗ trợ kết nối dữ liệu giữa các phần mềm thiết kế đường, CAD, GIS và BIM thông qua nhiều định dạng tệp phổ biến.

Khả năng trao đổi dữ liệu giúp các đơn vị tham gia dự án sử dụng mô hình thiết kế trong những hệ thống khác nhau mà không phải xây dựng lại toàn bộ dữ liệu từ đầu.

Các định dạng trao đổi chính:

Khả năng làm việc với IFC và DWG giúp IndorCAD BIM tham gia vào những quy trình có sử dụng các nền tảng BIM và CAD khác, đồng thời hỗ trợ doanh nghiệp duy trì tính liên tục của dữ liệu trong quá trình phối hợp thiết kế.
