MCW - Phần mềm phân tích, thiết kế móng cọc

GIỚI THIỆU PHẦN MỀM PHÂN TÍCH, THIẾT KẾ MÓNG CỌC

1. Nhập dữ liệu

- Nhập liệu với giao diện đồ hoạ tương tác với người sử dụng.

- Mô tả các mũi khoan cơ lý trong môi trường trực quan.

- Có đầy đủ các loại cọc với hình thức thi công: cọc đóng, cọc ép, cọc khoan nhồi

- Nền đất thông qua số liệu và các mũi khoan quan sát với đầy đủ các chỉ tiêu.

2. Phân tích thiết kế

-  Theo chuẩn móng cọc của Việt Nam được phân tích rõ ràng

- Xác định được sức chịu tải của các loại cọc ép, cọc đóng, khoan xuyên tĩnh và khoan xuyên tiêu chuẩn theo thí nghiệm.

Thiết kế được phân tích theo tiêu chuẩn thiết kế móng cọc của Việt Nam.

• Xác định được chiều cao của đài cọc, diện tích cốt thế theo thiết kế và phân tích kiểm tra. Độ lún tổng thể của đài cọc được xác định.

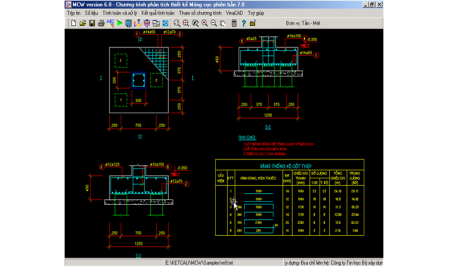

3. Thể hiện kết quả

• Thể hiện kết quả đầy đủ các báo cáo với thuyết minh về sức chịu đựng của cọc, cường độ, tính toán cốt thép và cả độ lún của đài cọc.

• Bố trí đài cọc một cách tự động

• Bố trí cốt thép đài cọc tự động, cho phép người dùng sử dụng có thể điều chỉnh linh hoạt.

• Xác định bản vẽ sang môi trường AutoCAD dưới dạng .DWG- bao gồm các mặt cắt.

PHẦN MỀM

1. Phần mềm xây dựng giúp nhập dữ liệu với giao diện đồ họa đầy đủ công cụ hỗ trợ
2. Phần mềm giúp phân tích thiết kế  móng cọc theo tiêu chuẩ móng cọc tại nước Việt Nam
3. Thể hiện kết quả

 XÁC LẬP MỘT BÀI TOÁN MỚI - MỞ TỆP TIN SỐ LIỆU ĐÃ TỒN TẠI

Xác lập một bài toán mới

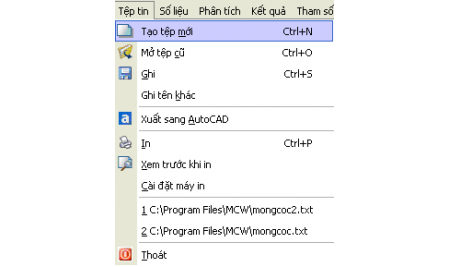

Để xác lập một bài toán mới trong menu Tập tin nhấp chuột vào mục Tạo tập tin mới. Chương trình phần mềm xây dựng sẽ tạo ra một bảng các thông số cần xác lập cho một bài toán thiết kế cọc.

Đơn vị dài và đơn vị lực là các đơn vị sẽ được sử dụng trong tệp tin số liệu và tệp tin kết quả

2. Phân tích thiết kế theo tiêu chuẩn thiết kế móng cọc của Việt Nam

3. Thể hiện kết quả

NHẬP VÀ SỬA CHỮA SỐ LIỆU

Để nhập hay sửa số liệu tính toán thì tại thực đơn chính của chương trình bạn nhấp vào mục Số liệu. Bạn cần nhập những mục cần nhập liệu của mình để hoàn thành.

Các số liệu cần nhập:

-Số liệu về cơ lý đất: Các chỉ tiêu cơ lý chính để xác định sức chịu tải của cọc theo đất nền. Xác định cường độ của đất nền và tính lún của đài cọc.

-Số liệu xuyên tĩnh: Xác định sức chịu tải của cọc.

-Số liệu xuyên tiêu chuẩn: Xác định sức chịu tải của cọc.

-Số liệu búa đóng: là số liệu thực nghiệm tại hiện trường để xác định sức chịu tải của cọc.

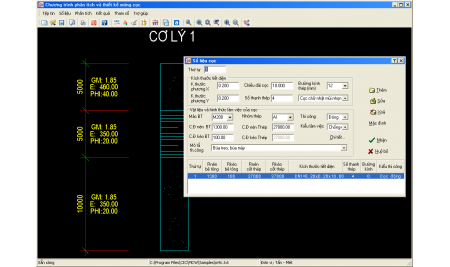

-Số liệu cọc: Nhập các thông tin về tiết diện cọc và hình thức thi công của cọc.

-Số liệu đài cọc: Khai báo các đài cọc của công trình với các thông số cần thiết như nội lực

-Tệp tin số liệu: Vào môi trường soạn thảo để nhập thay đổi số liệu dưới dạng tệp tin soạn thảo.

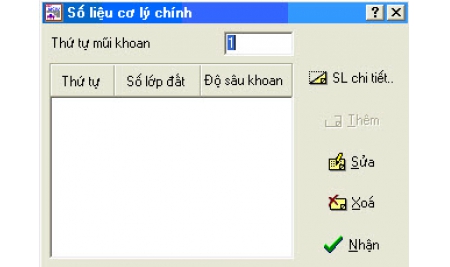

 Thêm mũi khoan cơ lý

Sau khi chuẩn bị số liệu chi tiết thì nút Thêm sẽ ở trạng thái hoạt động, Thêm một mũi khoan cơ lý mới vào trong danh sách mũi khoan cơ lý của chương trình.

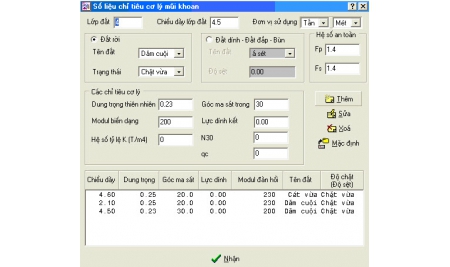

Thay đổi số liệu cho mũi khoan cơ lý

Muốn thay đổi số liệu cơ lý cho các lớp đất của một mũi khoan cơ  chỉ việc nhấp chuột vào mũi khoan đó trong danh sách. Chương trình sẽ hiện lên bảng số liệu chi tiết.

Xoá mũi khoan cơ lý

Để xóa một mũi khoan chỉ việc nhấp vào mũi khoan đó trong danh sách mũi khoan cơ lý và nhấp Xóa. Mũi khoan cơ lý bị xóa thì bạn không thể khôi phục lại được.

Kết thúc nhập số liệu cơ lý

Nhấp nút Nhận sẽ kết thúc việc nhập số liệu cơ lý.

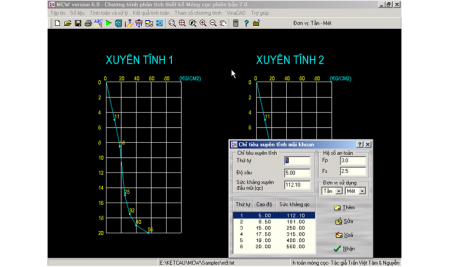

Số liệu xuyên tĩnh

Trong thực đơn số liệu nếu nhấp vào mục Số liệu xuyên tĩnh sẽ hiện khai báo về các mũi khoan xuyên tĩnh  trong công trình.

Thêm mũi khoan xuyên tĩnh

Sau khi chuẩn bị số liệu nút Thêm sẽ ở trạng thái hoạt động, nhấp Thêm sẽ thêm một mũi khoan xuyên tĩnh mới vào trong danh sách

Thay đổi số liệu cho mũi khoan xuyên tĩnh

Muốn thay đổi số liệu xuyên tĩnh của một mũi khoan xuyên tĩnh nào đó thì bạn chỉ việc nhấp chuột vào mũi khoan đó trong danh sách.

Xoá mũi khoan xuyên tĩnh

Để xóa một mũi khoan xuyên tĩnh thì chỉ việc nhấp vào mũi khoan xuyên tĩnh đó trong danh sách nhấp vào nút Xóa. Chú ý khi đã xoá mũi khoan xuyên tĩnh nào thì không khôi phục lại được.

Kết thúc nhập số liệu xuyên tĩnh

Nút Nhận sẽ kết thúc việc nhập số liệu xuyên tĩnh

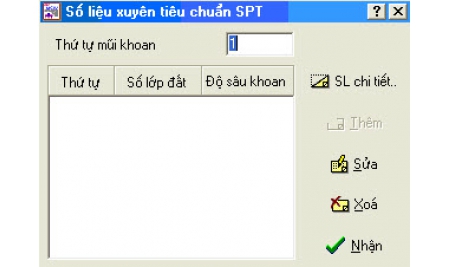

Nhập số liệu xuyên tiêu chuẩn chi tiết

Thêm mũi khoan xuyên tiêu chuẩn

Chuẩn bị số liệu xuyên tiêu chuẩn chi tiết thì nút Thêm sẽ ở trạng thái hoạt động, nhấp vào nút Thêm sẽ thêm một mũi khoan xuyên tiêu chuẩn. Thay đổi số liệu cho mũi khoan xuyên tiêu chuẩn.

Muốn thay đổi số liệu xuyên tĩnh thì bạn chỉ việc nhấp chuột vào mũi khoan đó trong danh sách và nhấp vào nút Thay đổi.

Xoá mũi khoan xuyên tiêu chuẩn

Để xóa một mũi khoan xuyên tiêu chuẩn thì bạn chỉ việc nhấp vào mũi khoan tiêu chuẩn và nhấp vào nút Xóa. Chú ý khi đã xoá mũi khoan thì không khôi phục lại được.

Kết thúc nhập số liệu xuyên tiêu chuẩn

Chọn nút Nhận bạn sẽ kết thúc việc nhập số liệu xuyên tiêu.

Tệp tin số liệu

Tệp tin số liệu chứa các số liệu cần thiết để người sử dụng có thể tính toán nhiều lần, có thể dùng bất cứ hệ soạn thảo nào để tạo tệp. Để chương trình có thể đọc được tệp tin số liệu thì bạn phải tổ chức số liệu theo đúng dạng quy định của chương trình. Trong tệp tin số liệu gồm có các mục: số liệu cơ lý, số liệu xuyên tĩnh, số liệu xuyên động, búa đóng, về cọc, số liệu về đài móng. Các số liệu này không cần thiết phải theo thứ tự đã chỉ ra.

TÍNH TOÁN VÀ  KIỂM TRA

Dự báo sức chịu tải đứng của cọc

-Thiết kế kiểm tra đài cọc

Việc dự báo sức chịu tải của cọc có thể dựa trên số vật liệu, thí nghiệm xuyên tĩnh hay xuyên tiêu chuẩn, dựa vào thí nghiệm đóng hay ép cọc, theo quy phạm. Kết quả chung sẽ chọn giá trị nhỏ nhất của các sức chịu tải dự báo đó.

Đài cọc sẽ được chương trình tự động thiết kế và kiểm tra đài cọc theo các bước sau:

-Xác định sơ bộ số lượng cọc

- Bố trí cọc trong đài

- Kiểm tra tải trọng đứng tác dụng lên các cọc, trọng ngang tác động lên các cọc.

- Đài cọc về chọc thủng hay điều kiện trên các mặt cắt nghiêng. Từ đó xác định được chiều cao làm việc của đài cọc. Sau đó từ điều kiện dài uốn tính toán được diện tích thép trong đài

- Kết quả tính toán lún của đài cọc sau đó kiểm tra cường độ của lớp đất dưới mũi cọc
