MDW - Phần mềm phân tích, thiết kế móng đơn

Đối với một bài toán, dù kiểm tra hay thiết kế, bạn có thể vào số liệu thông qua các hộp thoại hỏi đáp của chương trình. Thông qua Module soạn thảo văn bản của chương trình hoặc dùng một chương trình soạn thảo độc lập khác. Kết quả cuối cùng sẽ là một file số liệu dạng văn bản. Tóm lại, bạn nên đưa các số liệu vào thông qua các mục Nhập số liệu của chương trình.

-Xác lập các kiểu tính toán, kiểu móng...

-Lựa chọn đơn vị sử dụng trong bài toán

-Vào số liệu về móng

-Vào số liệu về nền đất dưới móng

-Vào các số thông số phục vụ cho tính toán độ lún, tính toán cấu kiện bê tông cốt thép.

1. Xác lập các kiểu tính toán, kiểu cấu kiện móng

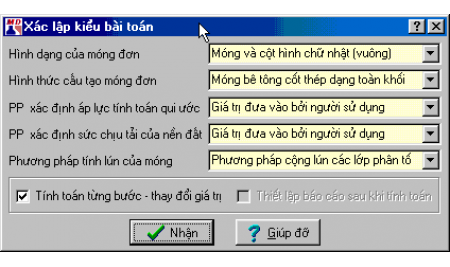

Bạn đặt các xác lập này thông qua hộp hội thoại Xác lập kiểu bài toán dưới đây (chọn mục Xác lập kiểu bài toán trong menu Nhập số liệu).

-Hình dạng móng đơn : Bạn có thể chọn móng có cột hình chữ nhật hay móng có cột hình tròn; bản thân đáy móng bao giờ cũng là hình chữ nhật.

-Hình thức cấu tạo móng: Bạn có thể chọn các dạng móng bê tông cốt thép (bao gồm móng bê tông cốt thép toàn khối, móng cốc, móng bê tông cốt thép thường).

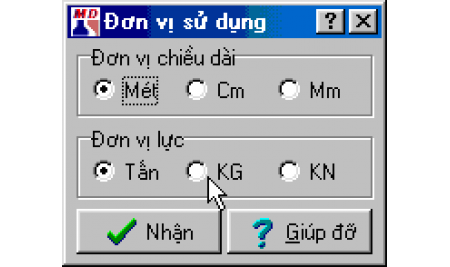

2. Lựa chọn đơn vị sử dụng trong bài toán

-Đơn vị chiều dài: Bạn phải lựa chọn một đơn vị chiều dài cụ thể trong số các đơn vị Met (Meter), CM (Centimeter), MM (Millimeter).

-Đơn vị lực: Bạn phải lựa chọn một đơn vị lực cụ thể trong số các đơn vị Tấn (Ton), KG (Kilogram), KN (KiloNewton).

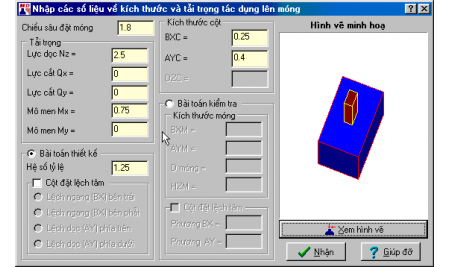

3. Vào số liệu về móng

-Kích thước tiết diện chân cột

       Đối với cột hình chữ nhật, các kích thước gồm kích thước ngang (A) và kích thước dọc (B) của tiết diện chân cột tại vị trí mặt móng; Còn đối với cột hình tròn, đó là đường kính cột.

-Chiều sâu đặt móng

      Chiều sâu đặt móng được tính từ mặt trên của lớp đất thứ nhất và phải là giá trị dương. Cao độ bề mặt lớp đất thứ nhất được coi là cốt  0.0.

-Tải trọng tại chân cột

      Tải trọng chân cột bao gồm lực dọc Nz; Lựa cắt theo 2 phương ngang và dọc Qx, Qy; Mô men uốn quanh 2 trục ngang và dọc Mx, My.

-Các kích thước móng

Các kích thước móng trong bài toán kiểm tra bao gồm kích thước ngang, kích thước dọc và chiều cao của móng.

-Thông số lệch tâm

  Các thông số lệch tâm (khoảng cách từ tâm cột tới tâm móng), theo phương ngang (X) nếu cột ở bên trái tâm móng thì độ lệch là âm, phương dọc (Y) nếu cột ở phía trên tâm móng thì độ lệch là dương.

-Bài toán thiết kế

Bài toán kiểm tra sẽ được tự động hủy bỏ, đồng thời các Kích thước móng sẽ bị mờ đi, không cho phép bạn vào số liệu tại đó.

-Hệ số tỷ lệ

Hệ số tỷ lệ giữa 2 cạnh của móng (cạnh dọc: cạnh ngang), thiết kế móng đơn, giá trị này nên nằm trong khoảng từ 1 tới 1,5.

-Dạng lệch tâm

Móng có thể có cột đặt sát ra mép móng, theo phương ngang (X) có thể đặt sang bên trái hay bên phải, theo phương dọc (Y) bạn có thể đặt lên trên hay xuống dưới.

4. Vào số liệu về nền đất dưới móng

 Bạn cần cung cấp cho chương trình các chỉ tiêu cơ lý của từng lớp đất (nền đất dưới móng được coi như gồm nhiều lớp đất có bề dày và các chỉ tiêu cơ lý khác nhau).

-Các chỉ tiêu cơ lý của từng lớp đất

Các chỉ tiêu cơ lý bao gồm : Bề dày của lớp đất, trọng lượng riêng, góc ma sát trong, lực dính đơn vị và mô đun biến dạng. Tất cả các giá trị này đều phải đưa vào trong hệ đơn vị hiện thời.

-Lệnh thay đổi

-Lệnh xóa

-Lệnh chèn

-Lệnh thêm

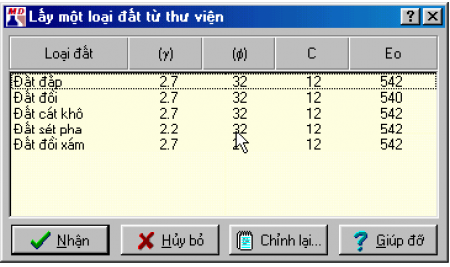

-Thư viện đất

-Khả năng chịu lực của nền (Pu / Fs)

-Áp lực tính toán quy ước (Rtc)

5. Vào các số thông số phục vụ cho tính toán độ lún, tính toán cấu kiện bê tông

  Bạn cần cung cấp cho chương trình các thông số như bề dày một lớp phân tố khi tính lún (theo phương pháp cộng lún các lớp phân tố), các cường độ tính toán của vật liệu thép, bê tông...

-Hệ số an toàn

-Độ lún cho phép

-Trọng lượng riêng trung bình

-Bề dày một lớp đất khi tính lún

-Thư viện các loại thép

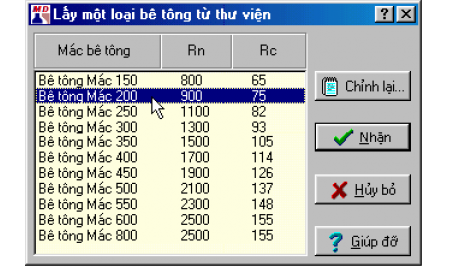

-Thư viện các loại bê tông

-Cường độ bê tông

-Cường độ thép

Để bắt đầu tính toán và xử lý (sau khi bạn đã vào đầy đủ các số liệu), bạn hãy chọn menu Tính toán và xử lý.

Với bài toán thiết kế, chương trình sẽ thực hiện các bước sau đây:

Bước 1 : Xác định kích thước đáy móng theo khả năng chịu lực của nền đất (Pu/Fs) và Rtc.

Bước 2 : Xác định chiều cao móng theo khả năng chống chọc thủng của móng.

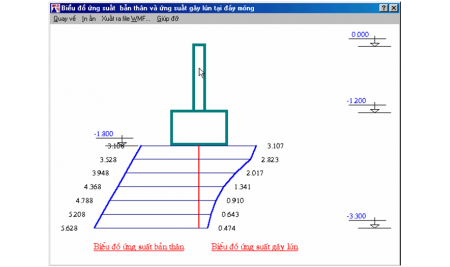

Bước 3 : Xác định độ lún của móng.

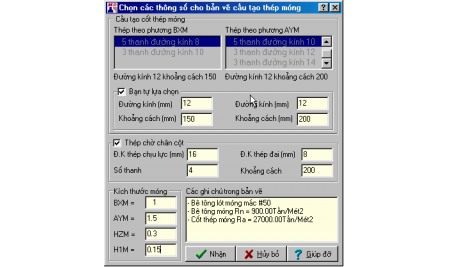

Bước 4 : Tính toán cốt thép cho móng hay kiểm tra tiếp chiều cao nếu móng gạch đá.

PHẦN 3. FILE SỐ LIỆU DẠNG VĂN BẢN

Trong môi trường của chương trình, bạn cũng có thể đưa các số liệu thông qua các hộp thoại hỏi đáp, hay dùng mô đun Soạn thảo bằng cách chọn menu Soạn thảo. Hệ thống xác định các thông số hệ thống (các xác lập tính toán)

PHẦN 4. CÁC KẾT QUẢ TÍNH TOÁN
