SAFE - Phần mềm phân tích thiết kế sàn

Giá: Liên hệ

Giới thiệu:

SAFE - Phần mềm thiết kế hệ thống sàn, sàn móng

Liên hệ

Download

Đăng ký mua

Phần mềm SAFE

SAFE là phần mềm kết cấu chuyên dụng tính toán cho các loại bản sàn bê-tông cốt thép theo phương pháp phần tử hữu hạn như sàn giao thoa, sàn không dầm, sàn nấm, ... ngoài ra SAFE còn có thể tính nội lực và tính thép cho đài móng đơn hoặc móng tổ hợp, móng bè. SAFE có thể đảm đương được tất cả các yêu cầu của quá trình thiết kế một cách trực quan sinh động, hữu ích, toàn diện và dễ sử dụng.

Bằng các công cụ vẽ tinh vi, sử dụng một trong các tùy chọn nhập để nhập dữ liệu từ CAD, bảng tính hoặc cơ sở dữ liệu, Safe giúp người sử dụng thiết kế sàn móng nhanh và hiệu quả ở bất kỳ định hình dạng nào, tròn hoặc trụ rỗng.

Dự ứng lực được ứng dụng để cân bằng tỷ lệ của trọng lượng cốt thép trong móng. Cốt thép có thể ở các dạng phẳng, hai chiều, hình xoáy ốc hoặc dây. Các mô hình cho thấy cột, dầm, tường và máng tại các sàn theo từng lớp. Tường được mô hình hóa ở dạng thẳng hoặc cong.

SAFE giúp xác định sàn móng từ địa kỹ thuật phi tuyến do nền đất bị nứt, lún. Đồng thời phân tích vết nứt phi tuyến của sàn móng. SAFE đo tải trọng của sàn móng một cách dễ dàng bằng cách lựa chọn tự động. Với SAFE, người sử dụng có thể mô tả dải thiết kế một cách hoàn chỉnh, kiểm soát vị trí, kích cỡ và tính toán gia cố. Phương pháp phần tử hữu hạn cực kỳ hữu dụng trong việc thiết kế sàn không dầm đối với nền móng có địa chất phức tạp.

SAFE đưa ra các báo cáo toàn diện và có thể tùy chỉnh cho tất cả các kết quả thiết kế và phân tích. Đồng thời SAFE còn cung cấp các kế hoạch chi tiết, các phần, các mặt, chu trình và bảng biểu. Do vậy người dùng có thể xem lại, in ra trực tiếp hoặc là xuất ra các bản CAD.

Với các kiến trúc kỹ sư, SAFE rất dễ sử dụng và là một phần mềm hữu ích cần thiết cho việc mô phỏng, phân tích, thiết kế chi tiết các hệ thống nền móng và nền bê tông.

Phần mềm SAFE có hai cấp độ tính năng là SAFE Standard và SAFE PT.

Xem thông tin đầy đủ

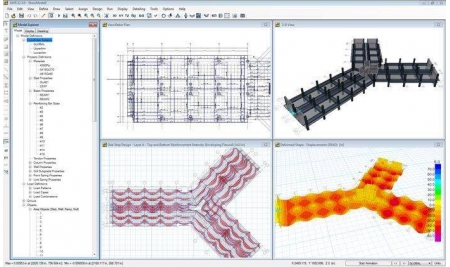

Giao diện

Một cửa sổ nhiều chế độ view

SAFE cung cấp cho người dùng giao diện để: mô hình, phân tích, thiết kế, làm chi tiết và báo cáo. Mô hình explorer dễ dàng truy cập vào dữ liệu của các đối tượng, các thuộc tính và các định sạng.

Giao diện người dùng nâng cao

Người dùng có thể hiển thị đồng thời 4 cửa sổ khác nhau
Model Explorer

Model explorer cho phép người dùng truy cập nhanh các dữ liệu trong mô hình SAFE của họ. Việc điều hướng mô hình bằng cách kích và lưu các view và chỉnh sửa mô hình bằng cách kéo thả thuộc tích trực tiếp tới đối tượng trên cửa sổ mô hình.

Mô hình

Mô hình mẫu

SAFE cung cấp nhiều mãu để nhanh chóng bắt đầu một một hình mới bao gồm các dạng: sàn phẳng, sàn hai phương, sàn móng, sàn ô vuông, sàn gầm làm việc đồng thời, và sàn đơn lẻ hoạc kết hợp móng.

Model Views

Xem và vận dụng mô hình phân tích với độ chính xác cao.

Mô hình phân tích

Mô hình phân tích hiên thị các phần tử hữu hạn của kết cấu được tạo ra từ các kết nối của các khớp, khung, vỏ, và chia lưới xác định.
Mô hình vật lý

Chế độ view mô hình vật ký cho thấy các điểm chèn chính xác, các trục xoay địa phương, các nút nối tường và sơ đồ hình học.

Công cụ vẽ

Nhiều công vụ vẽ và các tiện ích trong SAFE để các kỹ sư tạo ra các mô hình nâng cao. Người dùng sẽ tìm thất rất nhiều định dạng và kiểm xoát chúng trong SAFE.

Bắt điểm thông mình

Bắt điểm thông minh làm cho mô hình trở nên đơn giản nhờ việc tự động phát hiện giao điểm, phần mở rộng, các đối tượng song song, và các đối tượng vuông góc. Công cụ hỗ trợ vẽ sẽ cho thấy sự đùn ép vật lý ngay cả trong chế độ bản vẽ phân tích.
Architectural Tracing

Người dùng có thể nhập bản vẽ kiến trúc dưới dạng DXF hoạc DWG vào trong nền phần mềm và sử dụng như truy bắt trang để tạo ra sơ đồ hình học. Ngoài ra, người ta có thể nhấp chuột phải và tự động chuyển đổi hình dạng kiến trúc thành một đối tượng kết cấu trong SAFE.
Horizon Graph Paper

Horizon graph paper giúp điều chỉnh tối ưu tỷ lệ, phóng to và hỗ trợ trong bản vẽ mô hình.
Hệ tọa độ người dùng (User Coordinate System)

Mộ hệ tọa độ người dùng hoạt động giống như môt hệ tọa độ được xác định bằng một điểm hoạc một đường thẳng nhất định. SAFE cho phép xác định nhiều hệ tọa độ người dùng trong một mô hình.

Grid Systems

Trong SAFE, hệ lưới có thể được xác định như hình chữ nhật, cung tròn hoạc các dạng hệ thống lưới tự do. Không giới hạn số lượng hệ lưới trong một mô hình và chúng có thể xoay theo bất kỳ hướng hoạc địa điểm nào tại bất kỳ gốc tọa độ trong mô hình.

Developed Elevations

Developed elevations có thể xác định cao độ và các đường dẫn ngay cả trên chế độ view mặt bằng. Điều này đặc biệt hữu ích cho việc xác định cao độ giải thiết kế.

Interactive Database Editing

Interactive database editing cho phép người dùng hiệu chỉnh giữ liệu mô hình từ bảng đơn giản hóa việc thay đổi mô hình. Bảng dễ dàng được xuất hoạc nhập từ Excel hoạc Access.

Object Based Meshing

Object based meshing tạo lưới chia dựa trên kích thước phần tử tối đa được chỉ định. Nó sẽ chia lưới theo phương song song với cạnh dài nhất, theo chia hệ lưới, hoạc theo trục tọa độ địa phương.

Dimension Lines

Dimension lines có thể được vẽ trong mô hình SAFE trong cả hai chế độ đơn vị kiến trúc và đơn vị thập phân. Chúng được liên kết với các đối tượng mà chúng đang tham chiếu vì vậy nếu đối tượng thay đổi thì kích thước sẽ thay đổi theo.

Thành phần kết cấu

Thành phần Foundations, Basemats, and Footings

SAFE lý tưởng cho việc mô hình foundations, basemats, và footings. Dễ dàng mô hình đất nền gia cố và mô hình đất có sức kéo bằng không với phân tích uplift. Việc phân bố các vùng đất gia cố được dựa trên mô đun bậc thang, và chúng tự động điều chỉnh khi lưới thay đổi. Mô hình Basemat foundation có thể bao gồm bệ, tường, cột, dầm, và cọc ngoài khu vực móng.

Thành phần Walls và Ramps

Wall và ramps có thể được mô hình như line loads, các line supports hoạc can be modeled as line loads, line supports, hoạc được mô hình rõ rằng bằng các phần tử tường. Xác định các vùng dốc để ngăn biến dạng tấm tại vị trí của tường và vị trí gờ dốc.

Thành phần cột (Columns)

Cột trong SAFE có thể là hình chữ nhật, hình chữ T, hình chữ L, hình tròn hoạc tiết diện bất kỳ do người dùng tự định nghĩa thuộc tính. Vùng cứng được xác định để ngăn ngừa biến dạng tấm tại vị trí các cột. Việc đặt panels có thể dễ dàng thêm vào các đầu cột.

Insertion Points

Insertion points sử dụng để xác định khoảng offsets cho dầm và cột. Chúng có thể được xác định nhanh trên các điểm trọng yếu hoạc dựa trên các đường kích thước do người dùng định nghĩa.

Spring Supports

Spring supports dùng để định nghĩa lớp đất gia cố. Chúng có thể được xác định theo các điểm, các đường hoạc các vùng chỉ kéo hoạc chỉ nén.

Dải thiết kế (Design Strips)

Design strips dùng để xác định vùng cần phải tính toán gia cố. SAFE có thể tự động xác định dải cho bạn, hoạc bạn có thể xác định theo cách của bạn.

General Design Strips

Dạng thiết kế chiều dọc, không trực giao, đa phân đoạn và thay đổi khác nhau đều được hỗ trợ bởi SAFE.

Automatics Width Strips

Độ rộng dải thiết kế có thể được xác định tự động trong SAFE hoặc có thể được người dùng định nghĩa bằng tay cho các thiết kế phức tạp.

Post-Tensioning (P/T)

SAFE bao gồm khả năng xác định dự ứng lực trong các tấm, như dải hoạc gân phân bố

Tổng quan P/T

Một trình soạn thảo tương tác đơn giản hóa nhiệm vụ đặt ra các cấu trúc gân. Các phương pháp tendon cũng có thể được tự động dựa vào vị trí và hướng của dải

Autostrip and Layout

SAFE có các mẫu dựng sẵn xác định nhanh một cách bố trí gân dựa trên các dải. Có cấu hình tự động cho tỷ lệ nén và cân bằng trước cụ thể.

Tải trọng

Sơ đồ tải trọng

Hiển thị tải trọng trong cả 2 chế độ view 2D và 3D trong mô hình SAFE. Hiển thị màu sắc đường viền so đồ lực phân bố với giá trị tải trọng, hoạc di chuột qua các cị trí khác nhau trong mô hình để thấy giá trị tải trong tức thời.

Trường hợp và tổ hợp tải trọng

SAFE cho phép không giới hạn số lượng trường hợp và tổ hợp tải trọng. Thiết kế theo tổ hợp tải trọng sẽ tự động thêm dựa trên tiêu chuẩn thiết kế, bao gồm cường độ và sự phân bố các tổ hợp tải. Tuyến tính thêm vào, đường bao, giá trị tuyệt đối thêm vào, SRSS, và phạm vi ảnh hưởng đã được xây dựng trong trình biên soạn các tổ hợp tải cho hiệu quả.

Tải trọng điểm, đường và phân bố theo diện tích.

Tải trọng điểm có thể được định nghĩa bởi một điểm đơn lẻ hoạc tải trọng điểm trên một đường thẳng hoạc một khu vực. Tải trọng điểm bao gồm kích cỡ tải để chọc thủng. Tải trọng đường có thể định nghĩa dạng đồng nhất hoạc dạng hình thang. Tải phân bố theo diện tích có thể được xác định đồng nhất hoạc không đồng nhất trên bề mặt.

Auto Pattern Live Loads

Auto pattern live loads được tự động tạo ra dựa trên các lưới được xác định bởi dải thiết kế. Kết quả từ những tấm đơn lẻ được kết hợp với phạm vi của tổ hợp tải. Người dùng cũng có thể định nghĩa pattern live loads.

Tendon Loads and Losses

Tendon loads và losses xác định dễ dàng và tính toán trong SAFE. Người dùng có thể xác định cắm từ hai đầu cáp hoặc cả hai. Lỗ gỗi gắn cáp được chỉ định chuyển thành tải trọng. Tính toán giảm tải có thể dựa trên phần trăm lực, người dùng định nghĩa giá trị căng, hoạc trên nhiều chi tiết tính toán.

Phân tích

Tổng quan

CSI solvers đã được thử và thử nghiệm bởi ngành công nghiệp trong hơn 35 năm. Nhân tính toán SAPFire Analysis Engine có thể hỗ trợ đã luồng 64 bit giúp tối ưu phân tích và thực hiện cả hai phân tích Eigen Analysis và Ritz Analysis.

Kiểm xoát độ võng

Kiểm soát độ võng có thể được thực hiện bằng cách sử dụng phân tích phi tuyến hoặc phân tích nứt dài hạn để tính toán sự leo thang và co dãn bê tông.

Phân tích động

Phân tích động có thể được thực hiện bằng cách các phân tích Ritz hoặc Eigen Vectors. Phổ phản ứng và các chế độ có thể được nhập khẩu trực tiếp từ ETABS.

Thiết kế

Dải thiết kế

SAFE sẽ tính toán lượng cốt thép tối thiểu yêu cầu trong khu vực, cừng độ và số thanh thép. Thiết kế sẽ được thực hiện tại nhiều vị trí. Dải thiết kế có thể không trực giao và có chiều rộng khác nhau.

Thiêt kế sàn dựa trên phương pháp FEM

Thiết kế dựa trên phần tử hữu hạn không yêu cầu dải thiết kế. Đó là lý tưởng cho hình học phức tạp, nơi các khó có thể xác định các dải. Thiết kế dự trên đường bao khả năng chịu lực của thép bằng cách tính trung bình của các đỉnh trên chiều rộng do người dùng quy định. Điều này giúp xác định điểm yếu để gia cường cốt thép.

Thiết kế dầm

SAFE thực hiện việc thiết kế các dầm bê tông thông thường và dự ứng lực cho mỗi yêu cầu gia cố cốt thép tối thiểu. Sự uốn, cắt và xoắn đều được xem xét trong thiết kế.

Kiểm tra chọc thủng

Việc kiểm tra và thiết kế chống chọc thủng trong SAFE xem xét tại vị trí các cột, khoảng rỗng và các cạnh bản. SAFE cũng sẽ thực hiện kiểm tra bổ sung và kiểm tra thiết kế gia cường chống chọc thủng hoạc chịu cắt tại các vị trí nghi vấn nếu có yêu cầu.

Kiểm tra cường độ căng sau.

Kiểm tra cường độ dự ứng lực được thực hiện cho các điều kiện chuyển, kết thúc và dài hạn. SAFE sẽ hiển thị trên/dưới của đường ứng suất và các đường ứng suất yêu cầu mà người dùng có thể di chuyển chuột qua để biết các giá trị tức thời.

Tiêu chuẩn thiết kế

SAFE thực hiện cả việc thiết kế và kiểm tra thiết kế cho cả bê tông cốt thép truyền thống và bê tông dự ứng lực.

Hiển thị đầu ra

Biến dạng hình học

Biến dạng hình học có thể được hiển thị sau khi chạy phân tích. Các giá trị được hiển thị ngay lập tức khi bạn rê chuột qua các mô hình. Biến dạng hình học có thể được hiển thị dưới dạng đường viền đầy hay dòng.

Biểu đồ lực

Hiển thị lực theo các trục, lực cắt, moomen, lực xoắn, và biểu đồ ứng suất trên dầm hoặc dải cho từng trường hợp tải trọng hoặc tổ hợp tải trọng dưới cả hai dạng 2D và 3D. Giá trị tối thiểu và tối đa sẽ tự động được hiện thị.

Beam Forces

Strip Forces

Mouse over the force diagrams for instantaneous values.

Shell Contours

Hiển thị lực, moomen, lực cắt, và ứng suất cho từng trường hợp tải trọng hoặc tổ hợp tải trọng dưới cả hai dạng 2D và 3D.

Shell Contour Diagrams

Display shell contours as load flow arrows or as stress contour plots.

Bearing Pressure

Display type of reactions as point recations, net/point wall reactions, or soil pressures.

Biểu đồ phản lực gối

Hiển thị lựa chọn các thành phần phản lực gối cho các trường hợp tải và tổ hợp tải dưới dạng các vectors và cac giá trị, hoặc dưới dạng bảng cái mà vị trí do người sử dụng.

Ảnh động và ảnh chụp - Animations and Image Capture

SAFE có thể tạo ra những tấm ảnh dưới dạng EMF, BMP, JPG, TIF, GIF, PNG và gộp chúng trong báo cáo cho khách hàng của bạn. SAFE cũng thực hiện quay video các hình ảnh động dưới các file AVI.

Bảng biểu

Bảng biểu dữ liệu với các thông tin kết quả phân tích, có thể lọc, sắp xếp và có thể xuất ra Microsoft Access, Excel, HTML, hoạc Text formats.

Chế độ Rendered Views

Hiển thị mô hình thực bao gồm cốt thép, view trong 3D chi tiết các lớp thép.

Triển khai chi tiết

Drawing Generation

SAFE sẽ chi tiết hóa cho bạn tấm sàn bê tông dựa trên kết quả thiết kế. Chỉ định chi tiết các quy tắc và lựa chọn tiêu chuẩn, đơn vị đo, và kích thước tấm ANSI cùng các số liệu kỹ thuật, quy mô và kiến trúc.

Drawing Sheets

Typical drawing sheets automatically generated and are composed of drawing component views. Add views from the component list or by drag-and-drop directly from from the Model Explorer onto the drawing sheets.

Title Blocks

Three predefined title block choices are built in to the SAFE Detailer that allow you to import your title block from a DXF.

Detailing rules

Control bar sizes and spacing, beam and slab curtailment rules, and control information displayed in rebar callouts. Specify bars around openings or choose to detail only bars above a typical quantity.

Annotations

Edit drawing component views by modifying text size, font and text placement.

Component Views

Chức năng xem các thành phần là các khối xây dựng cơ bản cho bản vẽ, các khung mặt bằng, mặt bằng gia cường, mặt cắt, các bảng biểu cốt thép, thống kê số lượng, thông số cốt thép, mặt bằng bố trí cáp dự ứng lực.

Mặt bằng gia cường thép

SAFE hiển thị chi tiết tất cả các mặt bằng thép gia cường cho từng thanh hoặc tất cả các thanh

Reinforcement Plan Overview

Users can customize rebar callouts or bar marks. Reinforcement will always follow strip directions.

Editing

Edit rebar size, number, and length and all associated views will automatically be updated. Quickly review the provided reinforcement versus required reinforcement.

Mặt bằng đường cáp dự ứng lực

Chi tiết hóa cáp dự ứng lực trong SAFE sẽ hiển thị tất cả cáp dự ứng lực hoặc chỉ những cáp được chỉ định, neo và các chỉ số căng cuối, cao độ cáp.

Mặt cắt

Nhận cao độ của phần mặt cắt ngay lập tức bằng cách xác định các phần và phạm vi thông qua tấm, dầm và sàn.

In ấn và kết xuất bản vẽ

In và xem bản vẽ trực tiếp đến máy in và máy vẽ. Ngoài ra, xuất bản bản vẽ và xem bản vẽ dưới dạng file DXF hoặc DWG rồi có thể chỉnh sửa bản vẽ trong Autocad hoặc các phần mềm CAD khác.

Tạo báo cáo

Kết quả định dạng trước khi in được tích hợp vào một nút bấm. Các kết quả bao gồm tất cả các dữ liệu mô hình thích hợp và kết quả của phân tích và thiết kế. Dữ liệu được trình bày ở định dạng bảng, cùng với đồ họa, bảng nội dung, và một sheet tiêu đề hiển thị các thông tin dự án, tên cũng như logo của công ty.

Xuất - Nhập

Hỗ trợ các định dạng

Import các mô hình từ SAP2000 và ETABS, tất cả các tải trọng, hình học , mặt cắt, và biến dạng tường có thể được import, Xuất và nhập hình học và kết quả in từ file DXF hoặc DWG, SAFE cũng tương thích với Autodesk Revit Structure

Xem thông tin đầy đủ

Bộ cài đặt phần mềm SAFE - Phần mềm phân tích thiết kế sàn . Phiên bản SAFE 2016 Evaluation .
