stCAD - Phần mềm hỗ trợ vẽ thiết kế xây dựng và bóc tiên lượng

  Phần mềm hỗ trợ vẽ thiết kế xây dựng và bóc tiên lượng - stCAD phiên bản 5.x

stCAD là phần mềm tính tiên lượng dự toán tự động và hỗ trợ vẽ thiết kế xây dựng. Phần mềm stCAD cung cấp cho kỹ sư xây dựng bộ công cụ thiết kế hoàn thiện với một chức năng đồ họa hoàn chỉnh. Với thao tác xác lập đơn giản, stCAD cung cấp cho kỹ sư bản vẽ kỹ thuật cuối cùng của kết cấu bao gồm: dầm, cột, mặt bằng kết cấu, sàn và móng,... nhanh chóng và chính xác theo đúng tiêu chuẩn đang hiện hành tại Việt Nam.

stCAD còn có thể đọc kết quả thiết kế qua các phần mềm như RDW, VinaSAS, SAP2000, ETABS… giúp xuất ra bản vẽ cũng như bố trí cốt thép từ các kết quả phân tích hỗ trợ thiết kế xây dựng của phần mềm. stCAD còn có thể bóc tách tiên lượng dự toán cho các cấu kiện.

- Phần mềm stCAD còn là công cụ đắc lực khi bạn cần bóc tách tiên lượng dự toán. Trước đây, để bóc tách tiên lượng dự toán cho một công trình thì bạn phải đọc lại bản vẽ và hiểu được bản vẽ rồi mới tiến hành tính toán tới lượng khối bê tông, diện tích ván khuôn, bao nhiêu thép… dẫn đến tốn thời gian nhưng kết quả đôi khi kém chính xác. Còn với stCAD, chỉ cần bạn thực hiện 1 thao tác đơn giản là đã có đầy đủ bảng bóc tách tiên lượng dự toán của bê tông, thép và ván khuôn.

Giới thiệu phần mềm hỗ trợ thiết kế xây dựng stCAD

Các chức năng chính:

GIúp kỹ sư thiết kế xây dựng tạo ra các bản vẽ cấu kiện dầm, cột, móng, kết cấu mặt bằng, thép sàn một cách nhanh chóng và chính xác.

-  Mặt bằng kết cấu được xây dựng dễ dàng, nhanh chóng bởi các lệnh đơn giản. stCAD còn có thể đọc trực tiếp kết quả thiết kế của RDW, VinaSAS, SAP2000, ETABS,… giúp xuất bản vẽ và tự động bố trí cốt thép cho cấu kiện từ các kết quả phân tích thiết kế của các phần mềm. Tóm lại chỉ cần nhập dữ liệu cho các chương trình tính toán kết cấu như SAP2000, ETABS… sau đó thông qua RDW là bạn có thể thiết kế thép theo tiêu chuẩn. Việc xây dựng bản vẽ đã có stCAD hoàn thành cho bạn. Một công cụ hỗ trợ thiết kế xây dựng chuyên nghiệp.

-  Giúp kỹ sư bố trí thép sàn ngay trên mặt bằng kết cấu. Theo thiết lập chương trình sẽ tự động cắt thép, nối thép đồng thời thống kê cốt thép. Những chi tiết thể hiện của thép sàn có thể được hiển thị tùy biến sao cho bản vẽ được trình bày rõ ràng, đầy đủ và không thiếu tính thẩm mỹ. Phần mềm hỗ trợ thiết kế xây dựng cho phép bạn kết xuất các mặt cắt sàn một cách chi tiết.

-  Từ mặt bằng kết cấu khách hàng có thể kết xuất dữ liệu dầm, cột mà không cần thực hiện các bước khai báo dầm cột riêng lẻ. Bố trí cốt thép dầm, cột cũng được stCAD đảm nhiệm nếu như bạn khai báo đầy đủ các diện tích thép yêu cầu. Nếu bạn lấy kết quả từ các chương trình tính kết cấu thì không cần phải khai báo diện tích thép vì các chương trình tính toán kết cấu sẽ hoàn thành giúp bạn.

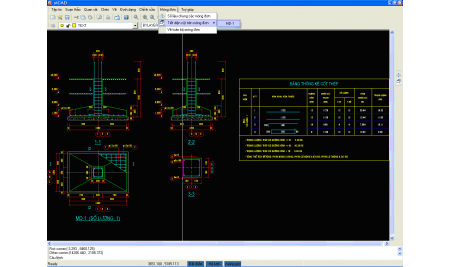

Vẽ móng đơn:

+  Mặt bằng móng , cột có thể đặt lệch tâm.

+  Mặt cắt móng,mặt cắt cổ móng.

+  Thống kê cốt thép.

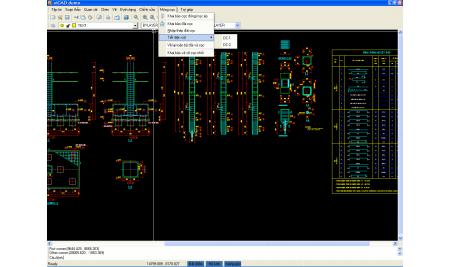

Vẽ móng cọc

+  Mặt bằng đài cọc. Cọc có thể bố trí bất kỳ hoặc lấy từ thư viện của phần mềm.

+  Mặt cắt đài cọc, mặt cắt cổ móng, chi tiết cọc đóng ép hay nhồi.

+  Thống kê cốt thép.

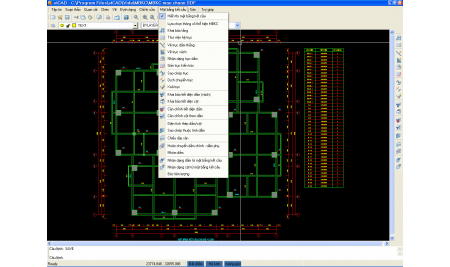

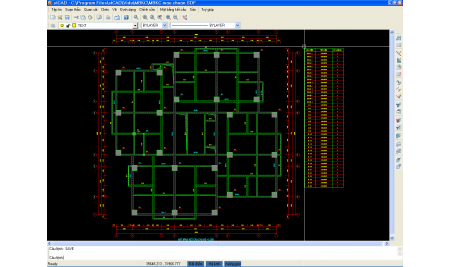

Vẽ mặt bằng kết cấu:

+  Mặt bằng kết cấu thể hiện đầy đủ các cấu kiện dầm, cột, vách.

+  Tên cấu kiện được ghi và quản lý một cách khoa học, tạo bảng thống kê cấu kiện.

+  Có thể xuất dầm, cột, sàn sang phần vẽ Dầm, cột, sàn.

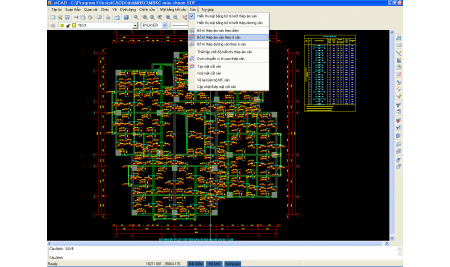

Vẽ sàn:

+  Mặt bằng bố trí thép âm , thép dương. Bố trí linh hoạt và đẹp.

+  Dựng mặt cắt sàn tại vị trí bất kỳ.

+  Thống kê thép sàn.

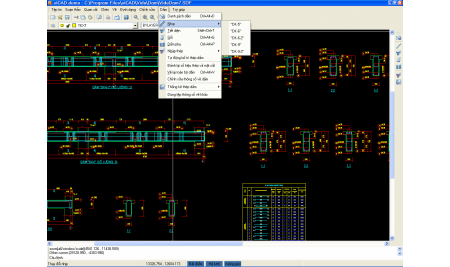

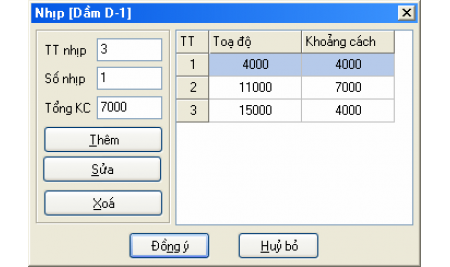

Vẽ dầm:

+  Thể hiện được đầy đủ các loại dầm thường, dầm mái, dầm bẹt.

+  Nhập thép linh hoạt. Tự động tính chiều dài neo thép.

+  Thống kê thép dầm.

Vẽ cột:

+  Cột có thể bố trí thép theo chu vi hay theo từng phương.

+  Nối thép cột tại mặt cắt sàn hay ở giữa cột.

+  Thống kê thép cột.

Chức năng bóc tiên lượng:

- Phần mềm hỗ trợ thiết kế xây dựng bao gồm rất nhiều tính năng để bạn khám phá.

Vẽ móng đơn:

Vẽ mặt bằng móng và cột và có thể đặt lệch tâm.

Vẽ mặt cắt cổ móng, mặt cắt móng.

Thống kê số liệu cốt thép.

Vẽ móng cọc:

Vẽ mặt bằng đài cọc, có thể bố trí bất kỳ theo ý bạn.

Phần mềm dự toán vẽ mặt cắt đài cọc, chi tiết cọc đóng ép, nhồi và mặt cắt cổ móng.

Thống kê lượng cốt thép sử dụng

Vẽ mặt bằng kết cấu:

Kết cấu thể hiện đầy đủ các kiện dầm, cột, vách và kết cấu thể hiện các kiện dầm.

Quản lý một cách khoa học và thống kê bảng thống kê cấu kiện qua tên cấu kiện

 Có thể xuất dầm, cột, sàn sang phần vẽ dầm, cột, sàn.

Vẽ sàn:

+  Mặt bằng bố trí bằng thép âm hoặc thép dương. Bố trí rất linh hoạt và tinh tế.

+  Có thể dựng mặt cắt sàn tại vị trí bất kỳ.

+  Thống kê số lượng thép sàn.

Vẽ dầm:

Phần mềm thiết kế xây dựng thể hiện được đầy đủ các loại dầm: thường, mái, bẹt.

Nhập thép linh hoạt và tự động tính chiều dài neo thép.

Thống kê thép dầm

Vẽ cột:

+  Cột có thể bố trí thép theo chu vi hoặc bố trí theo từng phương.

+  Nối thép cột tại mặt cắt sàn hoặc nối thép ở giữa cột.

+  Thống kê lượng thép cột.
