File DGN là gì? Cách mở file DGN bằng phần mềm CMS IntelliCAD

Định dạng DGN là gì?

DGN là định dạng tệp bản vẽ CAD, được sử dụng chủ yếu trong phần mềm MicroStation do Bentley Systems phát triển. Tệp DGN có thể lưu trữ dữ liệu thiết kế 2D và 3D, bao gồm các đối tượng hình học, đường nét, ký hiệu và thông tin phục vụ công tác thiết kế kỹ thuật.

DGN thường được sử dụng trong các lĩnh vực xây dựng, giao thông, cầu đường, kiến trúc, quy hoạch đô thị và phát triển cơ sở hạ tầng. Định dạng này có vai trò quan trọng trong việc trao đổi dữ liệu giữa các đơn vị tư vấn thiết kế, nhà thầu và chủ đầu tư.

Tương tự DWG của AutoCAD, DGN là một trong những định dạng bản vẽ phổ biến trong ngành CAD. Tuy nhiên, hai định dạng có cấu trúc dữ liệu và cách quản lý đối tượng riêng, vì vậy khả năng tương thích cần được kiểm tra khi trao đổi hoặc chuyển đổi bản vẽ giữa các phần mềm.

Khả năng tương tác với tệp DGN

Trong các dự án kỹ thuật, nhiều đơn vị sử dụng MicroStation để lập và quản lý bản vẽ, trong khi các đơn vị khác sử dụng những phần mềm CAD khác nhau. Do đó, khả năng đọc, nhập và tham chiếu tệp DGN giúp nâng cao hiệu quả phối hợp giữa các bên, hạn chế việc phải dựng lại bản vẽ từ đầu.

CMS IntelliCAD là phần mềm CAD hỗ trợ thiết kế và chỉnh sửa bản vẽ kỹ thuật 2D, đồng thời cung cấp các công cụ làm việc với mô hình 3D. Phần mềm có giao diện và hệ thống lệnh quen thuộc với người dùng CAD, giúp kỹ sư thuận tiện hơn khi chuyển đổi môi trường làm việc.

Khi làm việc với tệp DGN, cần phân biệt giữa việc nhập dữ liệu trực tiếp vào bản vẽ và đính kèm tệp làm lớp nền tham chiếu. Hai phương thức này có mục đích sử dụng khác nhau và phụ thuộc vào khả năng hỗ trợ của phiên bản phần mềm.

Tải phần mềm interllicad có thể import file DGN

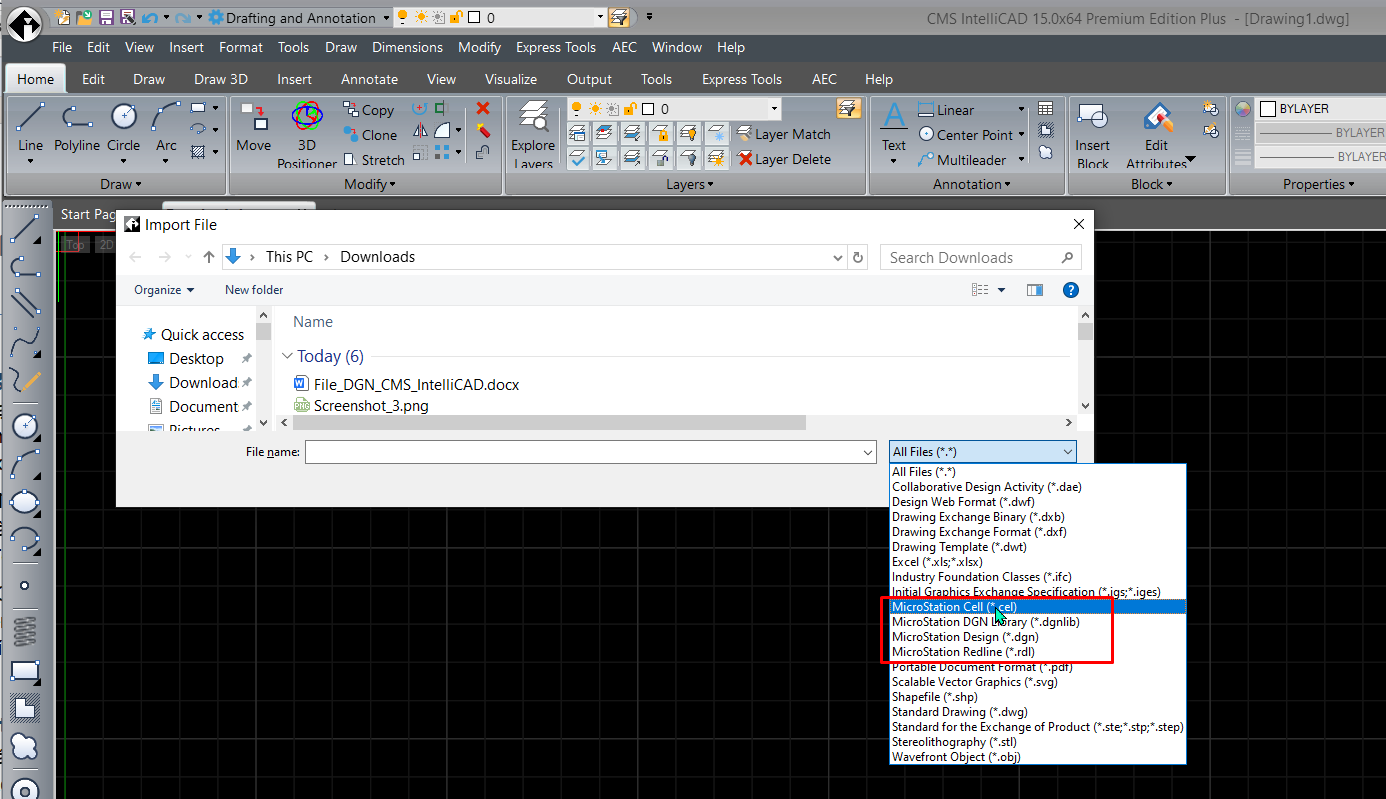

Nhập lệnh DGNATTACH hoặc tại tính năng ATTACH ta chọn vào định dạng DGN. Một số định dạng cụ thể của MicroStation  như:

• MicroStation Cell (*.cel): Tệp thư viện ký hiệu.

• MicroStation DGN Library (*.dgnlib): Tệp thư viện thiết kế dùng chung.

• MicroStation Design (*.dgn): Tệp bản vẽ thiết kế MicroStation.

• MicroStation Redline (*.rdl): Tệp đánh dấu, ghi chú và góp ý trên bản vẽ.

Các định dạng tệp CAD phổ biến

Ngoài DGN, IntelliCAD và các phần mềm CAD còn có thể làm việc với nhiều định dạng tệp khác nhau, tùy theo phiên bản và chức năng hỗ trợ.

• DWG: Định dạng bản vẽ CAD phổ biến, được sử dụng rộng rãi trong AutoCAD và các phần mềm CAD tương thích.

• DXF: Định dạng trao đổi dữ liệu bản vẽ giữa các ứng dụng CAD.

• DGN: Định dạng bản vẽ thiết kế gắn liền với hệ sinh thái MicroStation của Bentley.

• STL: Định dạng mô tả hình học bề mặt, thường được sử dụng trong in 3D.

• STEP (.stp, .step): Định dạng trao đổi dữ liệu mô hình 3D, phổ biến trong thiết kế cơ khí và chế tạo.

• IFC: Định dạng trao đổi dữ liệu mô hình thông tin công trình (BIM), hỗ trợ chia sẻ thông tin giữa các phần mềm xây dựng và thiết kế.

Các ưu điểm nổi bật của IntelliCAD

IntelliCAD là phần mềm CAD hỗ trợ thiết kế, chỉnh sửa và in ấn bản vẽ kỹ thuật 2D/3D, có khả năng tương thích với định dạng DWG phổ biến.

• Bản quyền vĩnh viễn chi phí hợp lý

• Đầy đủ công cụ CAD: Hỗ trợ vẽ, chỉnh sửa và in ấn bản vẽ kỹ thuật.

• Tương thích DWG/DXF: Thuận tiện trao đổi dữ liệu với các phần mềm CAD khác.

• Hỗ trợ thiết kế 2D/3D: Đáp ứng nhiều nhu cầu thiết kế kỹ thuật.

• Hỗ trợ lập trình: Tương thích với LISP và các công nghệ mở rộng tùy phiên bản.

• Chi phí hợp lý: Là giải pháp thay thế đáng cân nhắc cho các phần mềm CAD có chi phí bản quyền cao.
