Trong các dự án giao thông, phần mềm thiết kế không chỉ cần hỗ trợ xây dựng bình đồ, trắc dọc và trắc ngang mà còn phải giúp kỹ sư quản lý dữ liệu khảo sát, mô hình địa hình, khối lượng và hồ sơ kỹ thuật xuyên suốt quá trình triển khai.

IndorCAD Road là giải pháp CAD/BIM chuyên dụng của hãng IndorSoft dành cho thiết kế đường bộ và hạ tầng giao thông. Với hệ thống công cụ tập trung vào mô hình hóa tuyến đường, kiểm soát thiết kế và xuất hồ sơ, IndorCAD Road được TechAZ định vị là một lựa chọn tối ưu chi phí cho các đơn vị đang tìm kiếm giải pháp thay thế Civil 3D trong những dự án phù hợp.

Tổng quan về IndorCAD Road

IndorCAD Road là phần mềm thiết kế đường bộ thuộc hệ sinh thái IndorCAD của IndorSoft, một hãng phần mềm đến từ Nga. Phần mềm được phát triển theo hướng ứng dụng mô hình thông tin công trình trong toàn bộ giai đoạn thiết kế hạ tầng.

Thay vì chỉ tạo ra các bản vẽ riêng lẻ, IndorCAD Road cho phép xây dựng mô hình thông tin của tuyến đường. Các thành phần như địa hình, tim tuyến, mặt cắt, nền đường, kết cấu áo đường và hạ tầng phụ trợ được liên kết trong cùng một mô hình.

Khi một thông số thiết kế thay đổi, các thành phần liên quan có thể được cập nhật theo, giúp giảm nguy cơ sai lệch giữa mô hình, bản vẽ và bảng thống kê. Đây là ưu điểm quan trọng đối với các dự án có nhiều phương án hoặc thường xuyên phải điều chỉnh thiết kế.

Phần mềm đồng thời còn hỗ trợ dữ liệu từ khảo sát địa hình, bản đồ trực tuyến, quét laser, GPS và nhiều định dạng trao đổi kỹ thuật phổ biến.

Các tính năng nổi bật của IndorCAD Road

Mô hình hóa địa hình từ nhiều nguồn dữ liệu

IndorCAD Road cho phép tổng hợp dữ liệu hiện trạng từ nhiều nguồn khác nhau, bao gồm:

• Dữ liệu khảo sát trắc địa;

• Dữ liệu GPS;

• Dữ liệu bản đồ và dịch vụ bản đồ trực tuyến;

• Tệp IFC, LandXML và DWG;

• Shapefile của ESRI;

• Ảnh raster;

• Dữ liệu quét laser và đám mây điểm.

Phần mềm hỗ trợ các định dạng đám mây điểm như LAS, TXT, CSV và XYZ. Dữ liệu này có thể được sử dụng để xây dựng mô hình địa hình chi tiết, phục vụ thiết kế mới, cải tạo hoặc đánh giá hiện trạng tuyến đường.

Thiết kế tuyến đường theo mô hình tham số

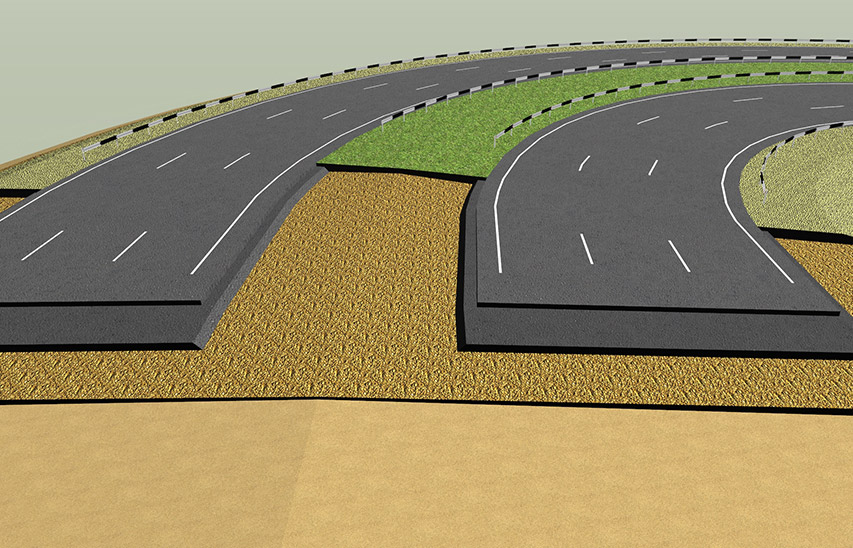

IndorCAD Road hỗ trợ xây dựng mô hình tuyến đường có tham số, bao gồm bình đồ, trắc dọc, trắc ngang, nền đường và các lớp kết cấu áo đường.

Khi kỹ sư thay đổi thông số của tuyến, mô hình có thể tự động cập nhật những thành phần chịu ảnh hưởng. Cách làm này giúp tăng tính đồng bộ và hạn chế việc chỉnh sửa thủ công trên nhiều bản vẽ khác nhau.

Trình biên tập mặt cắt ngang cho phép xây dựng các lớp nền đường và kết cấu áo đường theo những quy tắc đã thiết lập. Doanh nghiệp có thể sử dụng các mẫu thiết kế có sẵn hoặc phát triển thư viện giải pháp riêng cho từng loại dự án.

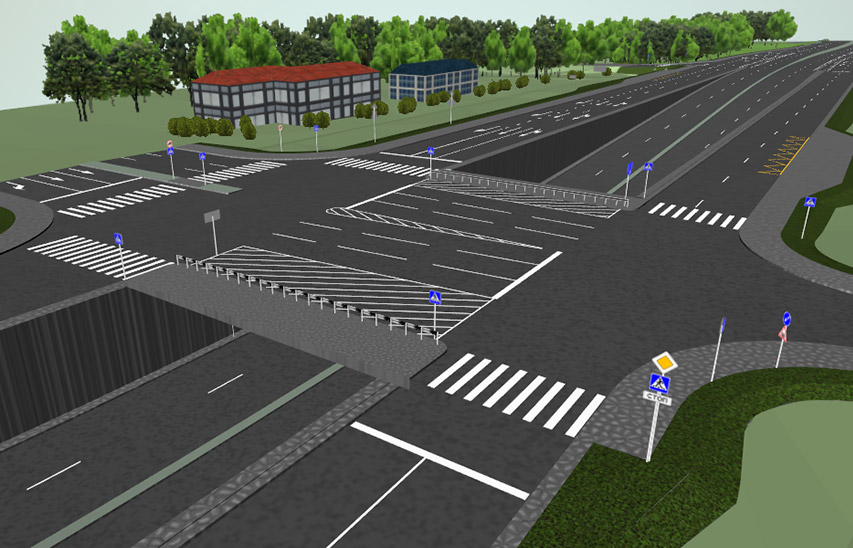

Thiết kế nút giao và hạ tầng giao thông

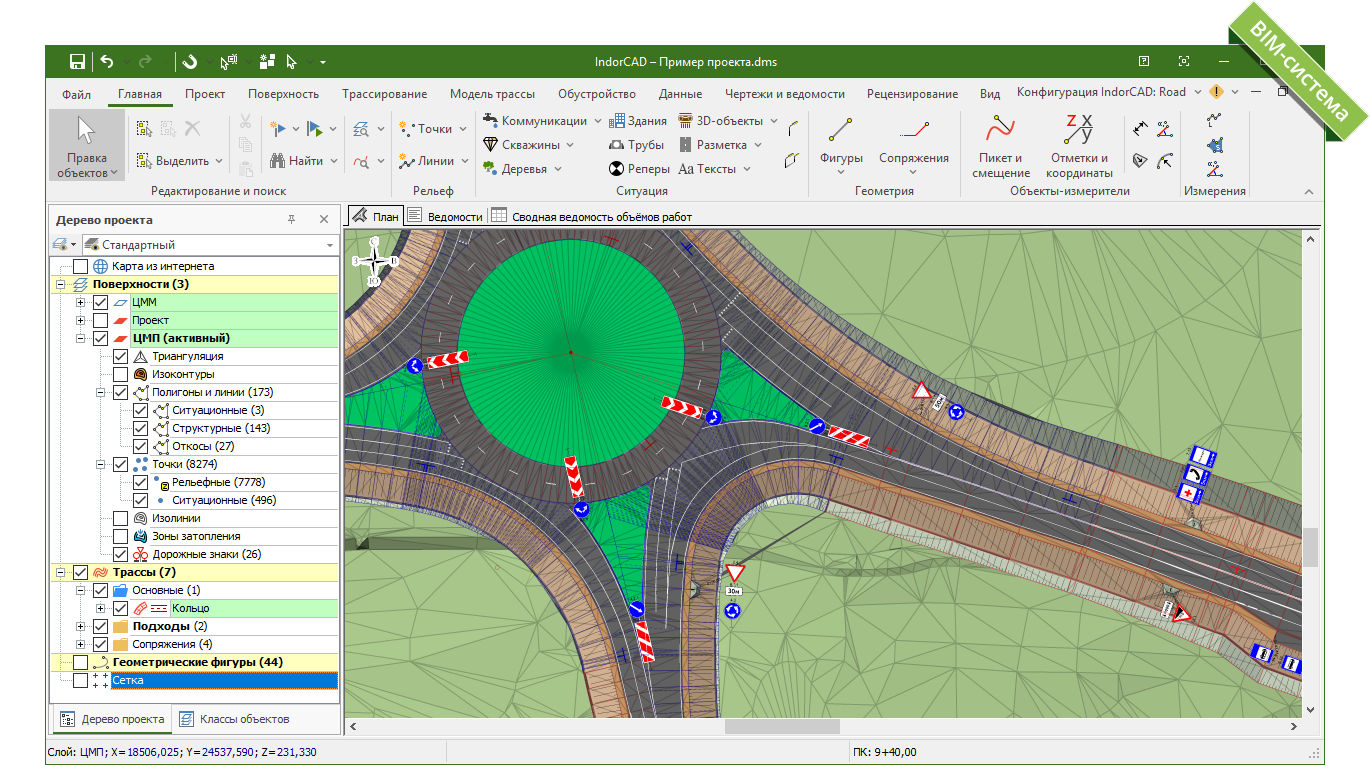

Phần mềm hỗ trợ thiết kế các nút giao thông phức tạp bằng chính hệ thống công cụ xây dựng tuyến, không bắt buộc phải chuyển dữ liệu sang một chương trình độc lập.

Ngoài phần đường, IndorCAD Road còn hỗ trợ mô hình hóa:

• Biển báo giao thông;

• Vạch kẻ đường;

• Hộ lan và hàng rào bảo vệ;

• Đèn tín hiệu;

• Hệ thống chiếu sáng;

• Cống thoát nước;

• Cầu và cầu vượt;

• Các phần tử 3D phục vụ hoàn thiện mô hình.

Khả năng tích hợp nhiều thành phần trong cùng một môi trường làm việc giúp kỹ sư có cái nhìn tổng thể hơn về công trình.

Kiểm tra và phân tích phương án thiết kế

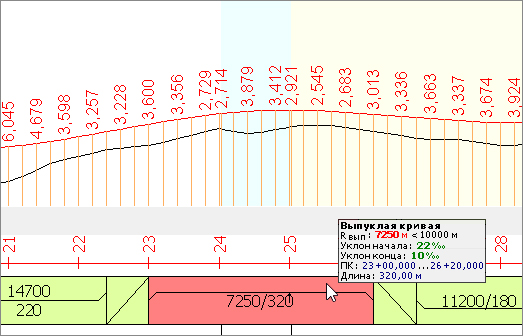

IndorCAD Road có khả năng phát hiện và cảnh báo khi phương án thiết kế vi phạm các giới hạn đã được thiết lập, chẳng hạn bán kính không phù hợp trên bình đồ hoặc trắc dọc.

Mô hình 3D còn được sử dụng để:

• Kiểm tra bề mặt địa hình;

• Đánh giá tầm nhìn;

• Phân tích hành lang chuyển động của phương tiện;

• Kiểm tra khả năng thoát nước;

• Phát hiện xung đột hoặc các vị trí thiết kế chưa hợp lý;

• So sánh trực quan giữa các phương án.

Việc đưa hoạt động kiểm tra vào ngay trong quá trình thiết kế giúp kỹ sư phát hiện vấn đề sớm hơn, thay vì chờ đến giai đoạn hoàn thiện hồ sơ.

Quản lý khối lượng và hồ sơ kỹ thuật

Phần mềm cung cấp hệ thống bảng biểu và thống kê cho các đối tượng trong dự án đường bộ. Kỹ sư có thể khai thác dữ liệu mô hình để lập bảng khối lượng, thống kê vật liệu và chuẩn bị hồ sơ kỹ thuật.

IndorCAD Road cũng hỗ trợ các mẫu bản vẽ có thể tùy chỉnh và tái sử dụng ở nhiều dự án. Những bản vẽ động được lưu trong dự án có khả năng cập nhật khi mô hình thay đổi, giúp giảm đáng kể công việc hiệu chỉnh thủ công.

Trao đổi dữ liệu và phối hợp BIM

IndorCAD Road hỗ trợ trao đổi mô hình và bản vẽ thông qua các định dạng:

• IFC;

• LandXML;

• DWG;

• OBJ;

• Các định dạng dữ liệu không gian và mô hình 3D khác.

Bản vẽ DWG có thể được sử dụng làm dữ liệu nền hoặc nhập vào dự án. Các bản vẽ tạo từ IndorCAD Road cũng có thể xuất sang DWG để tiếp tục xử lý và chia sẻ với những đơn vị sử dụng nền tảng CAD khác.

Khi sử dụng mô-đun BIM phù hợp, người dùng có thể xuất mô hình IFC để tích hợp vào mô hình thông tin tổng thể của dự án.

IndorCAD Road có thể thay thế Civil 3D như thế nào?

Civil 3D là một nền tảng hạ tầng phổ biến với hệ sinh thái và khả năng tích hợp rộng. Vì vậy, IndorCAD Road không nên được xem là sự thay thế hoàn toàn Civil 3D trong mọi quy trình.

Tuy nhiên, đối với các doanh nghiệp tập trung vào thiết kế đường bộ, IndorCAD Road cung cấp nhiều nhóm chức năng cốt lõi tương ứng:

• Xây dựng mô hình địa hình;

• Thiết kế tim tuyến và trắc dọc;

• Xây dựng mặt cắt ngang;

• Mô hình hóa nền và kết cấu áo đường;

• Thiết kế nút giao;

• Tính toán và quản lý khối lượng;

• Xuất bản vẽ, bảng thống kê và mô hình BIM;

• Trao đổi dữ liệu qua IFC, LandXML và DWG.

USP đáng chú ý của IndorCAD Road là tập trung sâu vào nghiệp vụ đường bộ, cấu trúc công cụ thống nhất và mô hình cấp phép có thể giúp doanh nghiệp tối ưu chi phí đầu tư phần mềm.

Phần mềm đặc biệt phù hợp với những đơn vị không cần toàn bộ hệ sinh thái Autodesk nhưng vẫn muốn triển khai một quy trình thiết kế đường bộ có mô hình 3D và khả năng phối hợp dữ liệu.

Lưu ý khi ứng dụng tại Việt Nam

IndorCAD Road được phát triển trên nền tảng tiêu chuẩn và thực tiễn thiết kế của Nga cùng một số quốc gia lân cận. Vì vậy, khi triển khai tại Việt Nam, doanh nghiệp cần kiểm tra và thiết lập lại thư viện, biểu mẫu, quy tắc kiểm tra và tiêu chuẩn đầu ra theo yêu cầu của từng dự án.

Các định dạng mở như IFC, LandXML và DWG là cơ sở quan trọng để tích hợp IndorCAD Road vào quy trình hiện có. Trước khi triển khai diện rộng, doanh nghiệp nên thử nghiệm trên một dự án mẫu để đánh giá khả năng tương thích dữ liệu, tiêu chuẩn thiết kế và yêu cầu bàn giao.

Ứng dụng của IndorCAD Road

IndorCAD Road có thể được ứng dụng trong:

• Thiết kế mới và cải tạo đường bộ;

• Thiết kế đường đô thị;

• Thiết kế đường nội bộ khu công nghiệp;

• Thiết kế nút giao và nút giao khác mức;

• Thiết kế bãi đỗ xe;

• Thiết kế đường vào nhà máy và khu sản xuất;

• Cải tạo, nâng cấp sân bay;

• Mô hình hóa BIM công trình giao thông;

• Quản lý và phối hợp dữ liệu thiết kế hạ tầng.

Đối tượng phù hợp

Phần mềm phù hợp với:

• Công ty tư vấn thiết kế giao thông;

• Ban quản lý dự án hạ tầng;

• Viện nghiên cứu và trường đại học;

• Nhà thầu thiết kế – thi công;

• Kỹ sư đường bộ, trắc địa và hạ tầng kỹ thuật;

• Doanh nghiệp muốn giảm chi phí phần mềm thiết kế đường nhưng vẫn cần quy trình BIM và mô hình 3D.

Giải pháp thiết kế đường bộ tối ưu chi phí cho doanh nghiệp

Với các công cụ từ xử lý dữ liệu khảo sát, xây dựng địa hình đến thiết kế tuyến, kiểm tra phương án và xuất hồ sơ, IndorCAD Road mang đến một môi trường tương đối toàn diện cho dự án đường bộ.

Giá trị của phần mềm không chỉ nằm ở khả năng thay thế một số quy trình đang thực hiện trên Civil 3D, mà còn ở cách tập trung công cụ theo đúng nghiệp vụ giao thông. Doanh nghiệp nhờ đó có thể lựa chọn cấu hình phù hợp hơn với nhu cầu thực tế và hạn chế chi phí đầu tư cho những chức năng ít sử dụng.

Để xác định IndorCAD Road có phù hợp với tiêu chuẩn, dữ liệu và quy trình thiết kế hiện tại hay không, doanh nghiệp nên thực hiện đánh giá kỹ thuật và thử nghiệm trên dự án mẫu trước khi triển khai.

TechAZ cung cấp dịch vụ tư vấn giải pháp, báo giá và hỗ trợ doanh nghiệp lựa chọn cấu hình phần mềm phù hợp.
