IndorCAD Road và IndorCAD BIM: Từ thiết kế tuyến đường đến mô hình thông tin hạ tầng

Khi thay đổi cao độ thiết kế hoặc bề rộng mặt đường, kỹ sư cần kiểm tra lại nhiều thành phần: mặt cắt, taluy, đào đắp, mạng thoát nước và bản vẽ. Nếu các dữ liệu được quản lý rời rạc, việc cập nhật dễ bỏ sót hoặc phát sinh sai lệch giữa các bộ hồ sơ.

IndorCAD tiếp cận bài toán này bằng mô hình hóa tham số và tổ chức các đối tượng hạ tầng trong cùng dự án. Bài viết dưới đây đi sâu vào các nhóm tính năng, đồng thời gắn tài liệu và video chính thức để doanh nghiệp có thể xem cách phần mềm xử lý từng công việc.

1. IndorCAD Road và IndorCAD BIM

IndorCAD Road tập trung vào thiết kế tuyến đường và hồ sơ chuyên ngành còn IndorCAD BIM là cấu hình gồm chức năng của Road cùng bộ công cụ BIM mở rộng. Theo thông báo ngày 30/09/2026, IndorSoft công bố thay đổi cấu hình cho bản 2027.0:

2. Mô hình địa hình: Xây dựng nền dữ liệu cho phương án tuyến

IndorCAD sử dụng mô hình tam giác hóa để biểu diễn địa hình, được xây dựng từ điểm cao độ và đường đặc trưng địa hình. Các công cụ phân tích cho phép kiểm tra mô hình qua đường đồng mức, hướng thoát nước, vùng tích nước, cửa sổ 3D và mặt cắt theo đường tùy chọn.

Đây là bước cần thực hiện trước khi phát triển phương án tuyến. Một mô hình địa hình có lỗi có thể ảnh hưởng đến cách đọc địa hình và các tính toán tiếp theo.

Trong quá trình kiểm tra, kỹ sư có thể điều chỉnh cạnh tam giác, cắt bỏ những tam giác không phù hợp và rà soát các đường đặc trưng. Giá trị của công cụ nằm ở khả năng nhìn cùng dữ liệu theo nhiều cách để phát hiện khu vực cần kiểm tra lại.

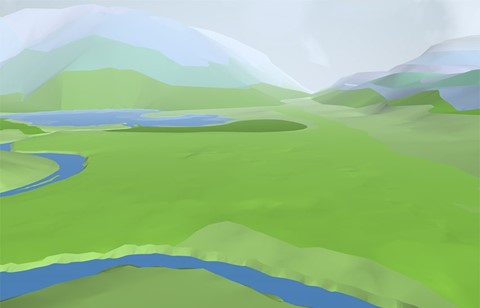

Hình 1. Minh họa mô hình địa hình trên trang sản phẩm IndorCAD Road. Nguồn: IndorSoft.

Làm việc với dữ liệu quét laser

IndorCAD hỗ trợ các định dạng đám mây điểm như LAS, TXT, CSV, XYZ, TPC và LPC. Dữ liệu có thể được hiển thị trên bình đồ, trong 3D và trên mặt cắt, đồng thời phục vụ xây dựng địa hình và thiết kế trắc dọc.

Với dự án cải tạo đường, đây là nguồn dữ liệu cần cân nhắc khi doanh nghiệp đã có kết quả quét hiện trạng. Chất lượng mô hình vẫn phụ thuộc vào chất lượng khảo sát và cách xử lý dữ liệu đầu vào.

3. Thiết kế trắc dọc theo nhiều phương án

Cao độ tuyến ảnh hưởng đến đào đắp, kết nối hiện trạng và tổ chức thoát nước. IndorCAD cho phép xây dựng nhiều phương án trắc dọc bằng phương pháp cổ điển hoặc spline. Phương án mới có thể được tạo từ đầu hoặc phát triển từ phương án đã có.

Thay vì chỉ điều chỉnh một đường thiết kế duy nhất, kỹ sư có thể tổ chức các phương án để so sánh trong điều kiện giới hạn về độ dốc và bán kính.

Ví dụ, khi cần điều chỉnh cao độ để kết nối với một nút giao hiện hữu, nhóm thiết kế có thể phát triển phương án thay thế rồi kiểm tra ảnh hưởng của quyết định đó. Việc lựa chọn cuối cùng vẫn cần dựa vào tiêu chí kỹ thuật và điều kiện cụ thể của dự án.

4. Mặt cắt tham số: Tổ chức cấu trúc đường theo quy tắc

Trong IndorCAD, mẫu mặt cắt giúp xác định các thành phần như phần xe chạy, dải phân cách, lề đường, vỉa hè và đường xe đạp. Người dùng có thể thiết lập số làn, bề rộng và độ dốc của những thành phần tương ứng; đồng thời tạo mẫu riêng từ đầu hoặc chỉnh sửa mẫu có sẵn.

Đối với đơn vị tư vấn, thư viện mẫu là một phần quan trọng của quy trình triển khai. Doanh nghiệp có thể chuẩn bị các mẫu thường dùng, sau đó hiệu chỉnh theo từng dự án để giảm thao tác lặp lại.

Khi đánh giá công cụ, nên thử một mặt cắt đại diện có đủ các thành phần thực tế của dự án. Cách thử này giúp xác định khả năng biểu diễn hình học và mức độ phù hợp của quy trình chỉnh sửa.

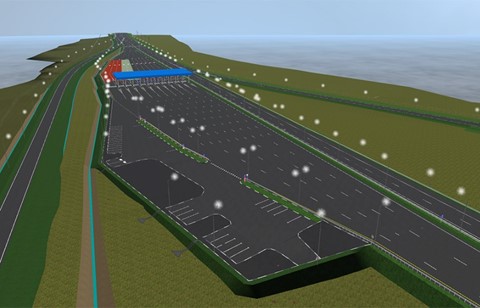

Hình 2. Minh họa mô hình đường tham số. Nguồn: IndorSoft.

5. Đào đắp và lớp kết cấu: Quản lý đối tượng gắn với mặt cắt

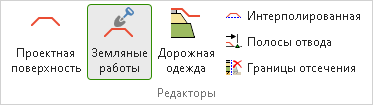

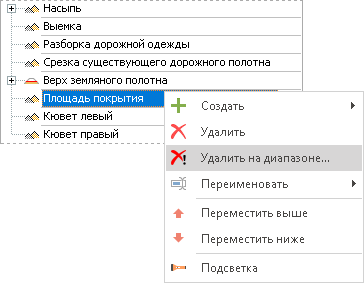

Bộ công cụ công tác đất của IndorCAD có thể tự hình thành đối tượng đào và đắp từ bề mặt hiện trạng, bề mặt thiết kế, có xét đến lớp đất hữu cơ và rãnh. Khi đáp ứng điều kiện mô hình, hệ thống còn biểu diễn các công tác như cắt nền đường hiện hữu hoặc tháo dỡ kết cấu áo đường.

Người dùng có thể áp dụng mô hình công tác đất hoặc từng đối tượng cho một khoảng lý trình, toàn tuyến hay tuyến khác. Điều này hữu ích khi một quy tắc thiết kế được sử dụng lặp lại trên nhiều đoạn.

Cập nhật theo bề mặt bóc đất hữu cơ thực tế

Một video hướng dẫn của IndorSoft trình bày cách nạp bề mặt sau khi bóc đất hữu cơ, đưa bề mặt vào trắc ngang và điều chỉnh hình học lớp đất để nhận khối lượng đã hiệu chỉnh.

Tình huống này cho thấy khả năng dùng dữ liệu khảo sát bổ sung để cập nhật mô hình, thay vì chỉ sửa con số trong bảng thống kê.

6. Mạng kỹ thuật và thoát nước: Thiết kế trong quan hệ với tuyến

Video về mạng kỹ thuật của IndorSoft sử dụng mạng thoát nước mưa làm ví dụ. Quy trình gồm cấu hình nút và đoạn mạng, tạo tuyến mạng gắn với đường, thêm nhánh và chỉnh sửa trắc dọc mạng.

Kỹ sư có thể theo dõi mạng trên bình đồ, trong mặt cắt và qua mô hình 3D. Với dự án đường đô thị hoặc hạ tầng khu vực, cách thể hiện này giúp xem xét quan hệ không gian giữa tuyến đường và đường ống.

Khi áp dụng, doanh nghiệp cần phân biệt công việc mô hình hóa hình học với yêu cầu tính toán thủy lực cụ thể của dự án.

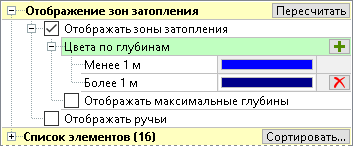

Nhận diện vùng tích nước trên địa hình

IndorCAD còn có công cụ phân tích vùng tích nước và đường dòng chảy trên bề mặt tam giác hóa. Kết quả hỗ trợ kỹ sư nhận diện các khu vực cần kiểm tra giải pháp thoát nước.

Đây là phân tích hình học bề mặt; kết quả cần được sử dụng đúng phạm vi khi kết hợp với các tính toán thủy văn và thủy lực.

7. Đưa thông tin địa chất vào quá trình thiết kế

IndorCAD cung cấp công cụ nhập dữ liệu hố khoan, cấu trúc lớp địa chất và mực nước ngầm. Từ thông tin địa tầng, phần mềm xây dựng mô hình địa chất để xem xét vị trí và đặc điểm các lớp đất trên mặt cắt.

Dữ liệu địa chất có thể được hiển thị cùng trắc dọc, trắc ngang hoặc mặt cắt tùy ý. Phần mềm cũng hỗ trợ tạo bản vẽ cột địa tầng và bảng thống kê hố khoan.

Đối với kỹ sư đường, việc đặt địa chất vào bối cảnh tuyến giúp thuận tiện hơn khi trao đổi phương án với bộ môn địa kỹ thuật. Mô hình là phương tiện tổ chức và trình bày dữ liệu; các kết luận về xử lý nền cần được xác định bằng tính toán chuyên ngành.

8. Bản vẽ và bảng thống kê: Chuẩn hóa đầu ra từ mô hình

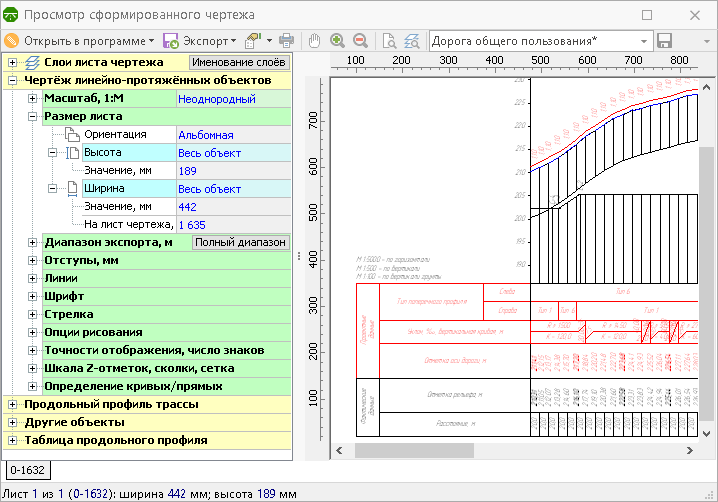

Theo hướng dẫn IndorSoft, bản vẽ được thiết lập trong cửa sổ xem trước, sau đó có thể in hoặc lưu sang các định dạng như DWG/DXF, PDF và SVG.

Video về bản vẽ trắc ngang động còn giới thiệu khả năng lưu bản vẽ trong dự án và cập nhật khi dữ liệu thiết kế thay đổi. Người dùng có thể cấu hình mẫu, thông tin bề mặt, bảng trắc ngang và cách bố trí các mặt cắt trên trang.

Khả năng này có ý nghĩa khi dự án điều chỉnh nhiều lần: mẫu bản vẽ đã được thiết lập có thể tiếp tục sử dụng cho dữ liệu được cập nhật.

Tùy chỉnh nội dung bảng thống kê

Trình biên tập mẫu bảng cho phép lựa chọn thuộc tính hiển thị, thay đổi thứ tự cột, nhóm cột, đổi tên và sắp xếp dữ liệu. Các mẫu có thể được trao đổi giữa dự án.

Với doanh nghiệp, đây là cơ sở để xây dựng mẫu thống kê thống nhất. Nên thử nghiệm bằng một bảng đầu ra đang sử dụng để đánh giá mức độ cần hiệu chỉnh.

9. IndorCAD BIM: Cấu hình dữ liệu trước khi xuất IFC

Một mô hình phục vụ phối hợp cần được tổ chức cả về hình học và thông tin. Video hướng dẫn BIM của IndorSoft trình bày cách thiết lập thuộc tính, ánh xạ đối tượng sang lớp IFC và lựa chọn schema xuất.

Quy trình này giúp nhóm thiết kế chuẩn bị đầu ra theo yêu cầu thông tin của dự án. Các thiết lập có thể được lưu thành mẫu để sử dụng lại.

Ví dụ, trước khi bàn giao, nhóm BIM cần kiểm tra đối tượng được phân loại ra sao, chứa những thuộc tính nào và có được phần mềm nhận đọc đúng hay không. Việc thống nhất các yêu cầu này từ đầu giúp giảm sửa đổi vào cuối dự án.

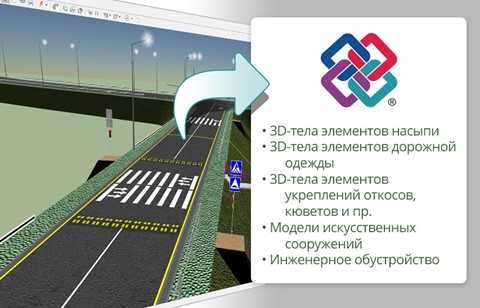

Hình 3. Minh họa xuất mô hình IFC trên trang IndorCAD BIM. Nguồn: IndorSoft.

10. Phối hợp mô hình và tổng hợp khối lượng trong IndorCAD BIM

Trang sản phẩm IndorCAD BIM giới thiệu khả năng bổ sung mô hình 3D từ hệ thống khác, chuẩn bị mô hình thành phần và xuất theo lô sang các định dạng phù hợp.

Bộ công cụ còn có bảng tổng hợp khối lượng động, tập hợp dữ liệu từ các bảng thành phần và cập nhật theo thay đổi của dự án. Đây là điểm cần kiểm tra trong buổi demo khi doanh nghiệp muốn quản lý khối lượng gắn với mô hình.

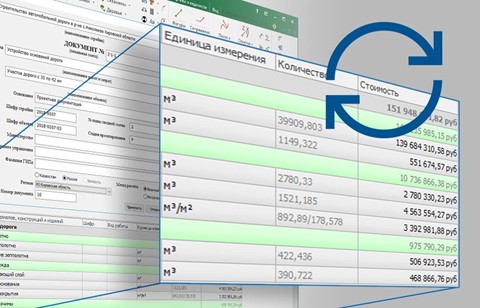

Hình 4. Minh họa bảng tổng hợp khối lượng động. Nguồn: IndorSoft.

Lựa chọn giải pháp theo dữ liệu và đầu ra của dự án

Doanh nghiệp nên bắt đầu bằng một dự án mẫu có dữ liệu khảo sát, một đoạn tuyến đại diện và bộ hồ sơ đầu ra. Quá trình đánh giá cần đi xuyên suốt từ nhập dữ liệu đến phát hành bản vẽ và mô hình.

Đặc biệt, tài liệu hãng sử dụng nhiều thư viện, mẫu và tiêu chuẩn của Nga. Khi triển khai tại Việt Nam, đơn vị sử dụng cần rà soát, hiệu chỉnh các thông số, ký hiệu và biểu mẫu theo yêu cầu áp dụng của dự án; không mặc định thư viện có sẵn đã tương đương tiêu chuẩn trong nước.

Với nhu cầu tập trung vào thiết kế đường, doanh nghiệp có thể đánh giá IndorCAD Road theo phiên bản được chào. Với dự án cần nạp mô hình IFC bên ngoài hoặc kết hợp đường với thiết kế mặt bằng, IndorCAD BIM là cấu hình cần xem xét theo định hướng 2027.0 của hãng.
