KOMPAS-3D hỗ trợ xử lý thay đổi thiết kế như thế nào?

Trong thiết kế cơ khí, thay đổi hiếm khi chỉ dừng lại ở việc sửa một kích thước trên mô hình 3D. Một chi tiết thay đổi có thể kéo theo hình học của cụm lắp, hình chiếu trên bản vẽ, mặt cắt, thông tin vật tư và BOM. Nếu các tài liệu này được quản lý rời rạc, kỹ sư phải kiểm tra và chỉnh sửa lại nhiều vị trí, đồng thời tăng nguy cơ mô hình và hồ sơ sản xuất không còn đồng nhất.

KOMPAS-3D giải quyết bài toán này theo hướng duy trì mối liên hệ giữa mô hình – cụm lắp – bản vẽ – BOM. Thay vì coi bản vẽ 2D là một tài liệu độc lập hoàn toàn với mô hình 3D, hệ thống cho phép sử dụng các liên kết tham số và associative link để những thay đổi ở dữ liệu nguồn có thể được truyền sang các tài liệu liên quan.

Điểm quan trọng ở đây không phải là “phần mềm tự động sửa mọi thứ”, mà là xây dựng một quy trình trong đó mô hình 3D đóng vai trò dữ liệu thiết kế nguồn, sau đó bản vẽ và hồ sơ được cập nhật dựa trên những liên kết đã thiết lập.

Thay đổi bắt đầu từ mô hình thiết kế

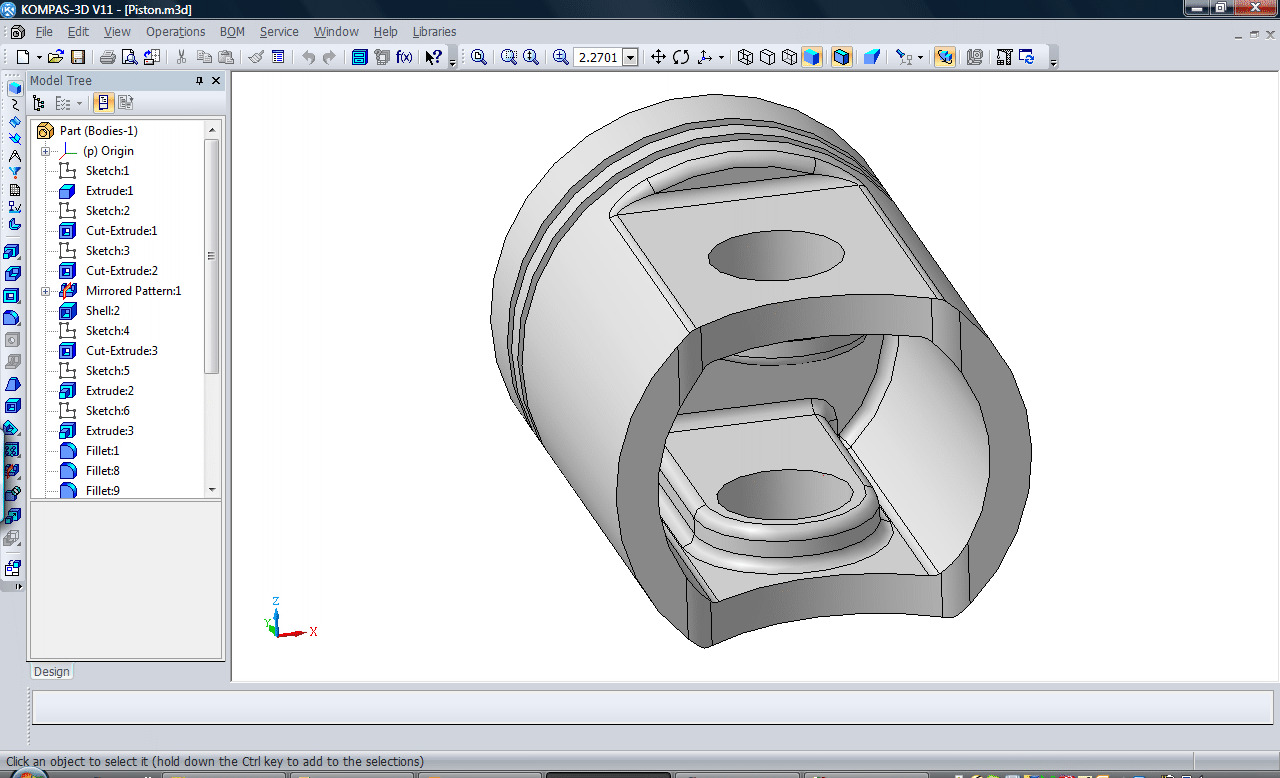

Khi một chi tiết cần điều chỉnh, kỹ sư có thể sửa trực tiếp các tham số của đối tượng trong mô hình như kích thước sketch, tham số của feature hoặc các biến được sử dụng để điều khiển hình học.

Theo tài liệu KOMPAS-3D, các tham số số học của đối tượng có thể được điều khiển thông qua variables hoặc kích thước của operation. Khi thay đổi một đối tượng, những quan hệ phân cấp đã được xây dựng trong mô hình vẫn được giữ lại; người dùng không phải định nghĩa lại toàn bộ trình tự xây dựng của những đối tượng phụ thuộc.

Ví dụ, với một chi tiết gá cơ khí, kỹ sư có thể thay đổi chiều rộng, đường kính lỗ hoặc khoảng cách giữa các vị trí lắp ráp bằng cách chỉnh driving dimension. KOMPAS-3D xác định controlling dimension là kích thước có khả năng điều khiển đối tượng hình học; khi giá trị của kích thước này thay đổi, hình học liên quan sẽ được dựng lại theo giá trị mới.

Điều này đặc biệt hữu ích với những sản phẩm thường xuyên phải tạo biến thể về kích thước nhưng vẫn giữ nguyên nguyên lý kết cấu.

Parametric sketch giúp mô hình ổn định hơn khi sửa

ASCON cũng khuyến nghị các sketch nên được tham số hóa đầy đủ nếu mô hình dự kiến sẽ phải chỉnh sửa hoặc rebuild nhiều lần.

Trong chế độ parametric, các ràng buộc hình học có thể được gán cho sketch và các kích thước điều khiển có thể liên kết với biến. Theo hướng dẫn của hãng, việc tham số hóa đầy đủ giúp sketch ít bị ảnh hưởng hơn bởi những thay đổi khi mô hình được rebuild.

Do đó, một mô hình được xây dựng tốt ngay từ đầu sẽ thuận lợi hơn đáng kể khi xuất hiện yêu cầu như:

• Thay đổi kích thước sản phẩm;
• Điều chỉnh vị trí lỗ hoặc các bề mặt lắp ghép;
• Thay đổi chiều dài, chiều rộng hoặc độ dày;
• Tạo các biến thể từ cùng một thiết kế cơ sở.

Đây là khác biệt quan trọng giữa việc “sửa hình học” đơn thuần và quản lý một mô hình thiết kế có khả năng thích ứng với thay đổi.

Rebuild mô hình để cập nhật các quan hệ phụ thuộc

Sau khi tham số hoặc hình học nguồn thay đổi, KOMPAS-3D sử dụng quá trình Rebuild để tính toán lại hình dạng và vị trí của các đối tượng dựa trên lịch sử dựng hình, giá trị operation và các ràng buộc đang tồn tại.

ASCON mô tả Rebuild là quá trình cập nhật lại mô hình. Nếu tồn tại xung đột giữa hình học hiện tại và dữ liệu nguồn như lịch sử dựng hình, tham số operation hoặc mating, những đối tượng cần xử lý sẽ được đánh dấu trong Design Tree.

Điều này giúp kỹ sư không chỉ nhìn thấy kết quả sau khi sửa mà còn có cơ sở để phát hiện những vị trí mà thay đổi mới gây ra vấn đề cho cấu trúc mô hình.

Ví dụ, việc tăng đường kính một chi tiết có thể khiến một feature phụ thuộc không còn đủ không gian để tạo hình. Thay vì tiếp tục làm việc với một mô hình mà trạng thái chưa nhất quán, kỹ sư có thể nhận biết vấn đề trong cây thiết kế và xử lý trước khi phát hành hồ sơ.

Từ mô hình 3D sang bản vẽ: associative view là mắt xích quan trọng

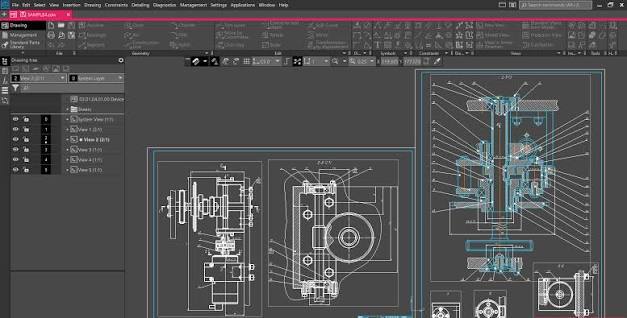

Một trong những phần quan trọng nhất của quy trình thay đổi thiết kế trong KOMPAS-3D là Associative View.

Khác với Simple View – hình chiếu được tạo và chỉnh sửa thủ công, Associative View là hình chiếu được tạo tự động từ mô hình 3D và duy trì liên kết với mô hình nguồn. Khi mô hình thay đổi, hình ảnh trong associative view có thể được thay đổi tương ứng sau khi cập nhật.

Associative View có thể áp dụng cho nhiều dạng biểu diễn kỹ thuật như hình chiếu tiêu chuẩn, hình chiếu tùy ý, projection view, mặt cắt, detail view và một số dạng hình biểu diễn khác.

Nhờ đó, khi kỹ sư sửa mô hình 3D, quy trình không nhất thiết phải là:

Sửa model → xóa hình chiếu cũ → dựng hình chiếu mới → bố trí lại toàn bộ bản vẽ.

Thay vào đó, bản vẽ vẫn giữ liên kết với mô hình và có thể được rebuild dựa trên trạng thái mới của thiết kế.

Có thể chuyển từ bản vẽ sang đúng mô hình cần sửa

KOMPAS-3D còn cho phép người dùng đi từ Associative drawing trở lại mô hình hoặc Component nguồn để chỉnh sửa.

Từ bản vẽ người dùng có thể mở mô hình nguồn hoặc Component tương ứng trong một cửa sổ chỉnh sửa, thực hiện thay đổi, lưu mô hình rồi quay trở lại bản vẽ. Khi đó hệ thống có thể yêu cầu rebuild bản vẽ để phản ánh thay đổi vừa thực hiện.

Quy trình thực tế có thể hình dung như sau:

Phát hiện vấn đề trên bản vẽ → mở component nguồn → sửa mô hình → lưu → quay lại drawing → rebuild drawing.

Đối với cụm lớn, hãng cũng lưu ý rằng việc rebuild bản vẽ có nhiều chi tiết và subassembly có thể mất thời gian. Nếu phải sửa nhiều component liên tiếp, người dùng có thể hoàn thành các thay đổi trước rồi rebuild bản vẽ một lần ở cuối thay vì cập nhật sau từng chỉnh sửa nhỏ.

Đây là cách làm phù hợp hơn với quy trình thiết kế thực tế của các cụm máy có nhiều chi tiết.

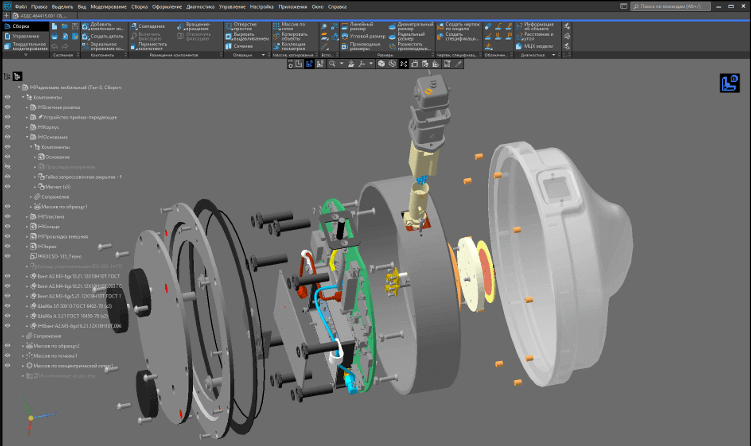

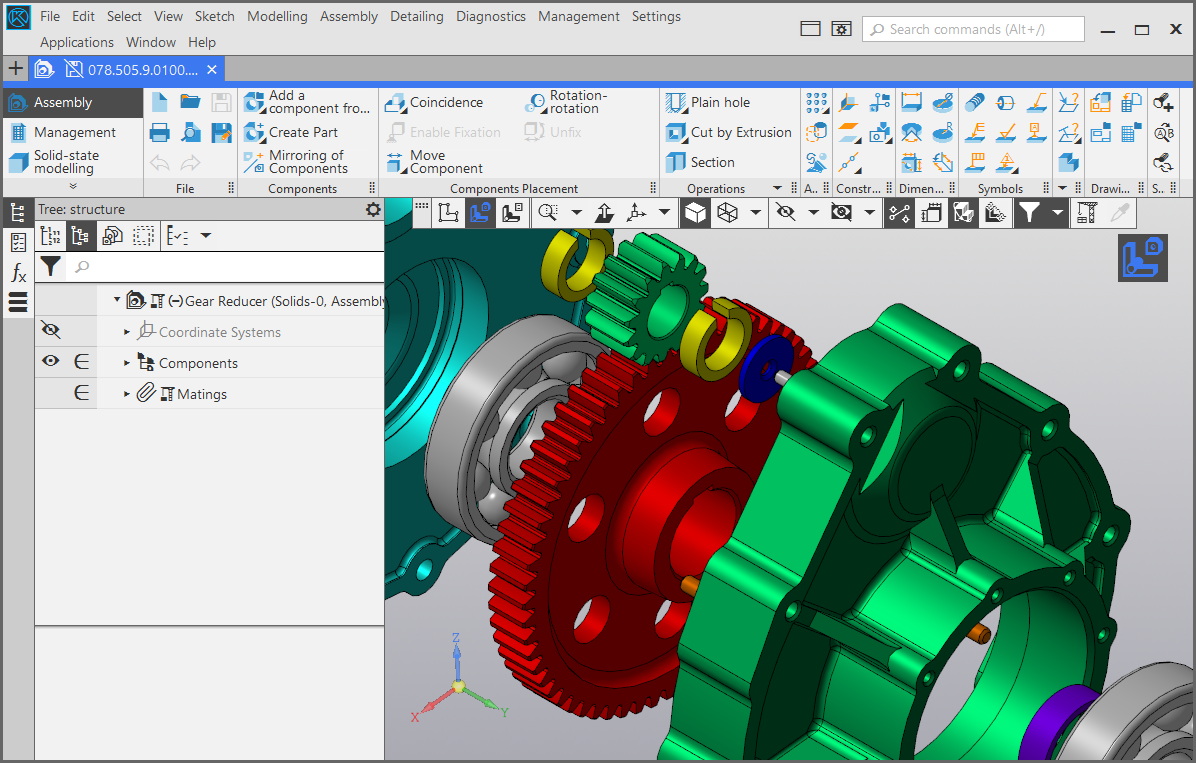

Khi thay một linh kiện trong assembly thì sao?

Thay đổi thiết kế không phải lúc nào cũng là chỉnh kích thước. Trong nhiều trường hợp, doanh nghiệp cần thay hẳn một component bằng model khác: đổi động cơ, ổ bi, chi tiết tiêu chuẩn hoặc phiên bản mới của một cụm con.

KOMPAS-3D có quy trình Replace Components cho trường hợp này. Khi thay component, người dùng có thể chỉ định model nguồn mới cho một hoặc nhiều component. Với các component có cùng nguồn, hệ thống còn hỗ trợ thiết lập sự tương ứng giữa các đối tượng của model cũ và model thay thế.

Cách tiếp cận này phù hợp hơn so với xóa component cũ rồi chèn lại hoàn toàn từ đầu, đặc biệt trong các assembly đã có nhiều quan hệ thiết kế.

Tuy nhiên, khả năng duy trì được toàn bộ quan hệ sau khi thay thế vẫn phụ thuộc vào cấu trúc và mức độ tương thích giữa hai model. Do đó, assembly vẫn cần được kiểm tra và rebuild sau thay đổi.

BOM thay đổi theo thiết kế như thế nào?

Một rủi ro phổ biến khi sửa thiết kế là model đã thay đổi nhưng BOM vẫn chứa số lượng, tên hoặc thông tin component cũ.

KOMPAS-3D cho phép BOM được liên kết với assembly, drawing hoặc part thay vì chỉ là một bảng được nhập thủ công. Nếu BOM được liên kết với các tài liệu KOMPAS-3D khác, phần dữ liệu chính của BOM có thể được tạo tự động dựa trên thông tin trong các tài liệu đó. Khi thông tin nguồn thay đổi, dữ liệu tương ứng cũng được truyền sang BOM.

Đối với assembly drawing, dữ liệu BOM từ assembly cũng có thể được truyền sang drawing chứa các hình chiếu của model.

Điều này đặc biệt có ý nghĩa với các tình huống như thay component, thay mã chi tiết hoặc thay đổi thuộc tính của sản phẩm. Thay vì duy trì hai nguồn dữ liệu độc lập – một nguồn trong model và một nguồn trong bảng vật tư – doanh nghiệp có thể giảm bớt khối lượng nhập lại thông tin.

Quản lý các drawing và BOM liên quan đến model

Khi số lượng tài liệu của một sản phẩm tăng lên, một vấn đề khác xuất hiện: kỹ sư phải biết model này liên quan tới những drawing và BOM nào.

KOMPAS-3D cho phép quản lý danh sách linked drawings và linked BOMs đối với part hoặc assembly. Từ model hiện tại, người dùng có thể truy cập những tài liệu đã được liên kết mà không cần tìm lại từng file trong thư mục.

Đây là yếu tố khá quan trọng khi xử lý engineering change, vì một thay đổi thiết kế thường không chỉ tác động đến một file duy nhất.

Tuy nhiên, ASCON cũng phân biệt rõ: đưa một tài liệu vào danh sách linked documents không đồng nghĩa tự động tạo associative link. Quan hệ cập nhật thực tế vẫn phụ thuộc vào loại liên kết được thiết lập giữa model, drawing và BOM.

Không phải mọi nội dung trên bản vẽ đều tự động thay đổi

Đây là điểm cần làm rõ khi đánh giá khả năng xử lý thay đổi thiết kế của KOMPAS-3D.

Associativity chỉ hoạt động khi mối liên hệ giữa model và tài liệu vẫn được duy trì. Simple View không liên kết với model, vì vậy thay đổi model sẽ không tự làm thay đổi hình học trong view này.

Tương tự, KOMPAS-3D cho phép người dùng explode associative view. Sau thao tác này, view trở thành tập hợp các đối tượng hình học thông thường và không còn duy trì quan hệ với model nguồn. ASCON lưu ý rằng khi associative link bị phá vỡ, các thay đổi sau đó của model sẽ không tiếp tục được truyền tới view này.

Vì vậy, để tận dụng khả năng quản lý thay đổi, doanh nghiệp cần có quy ước rõ ràng về:

Model nào là dữ liệu nguồn → drawing nào phải duy trì associativity → BOM nào lấy dữ liệu từ assembly → tài liệu nào được phép chỉnh sửa thủ công.

Công cụ CAD hỗ trợ được một phần quan trọng của quá trình, nhưng cấu trúc dữ liệu thiết kế và cách đội kỹ thuật sử dụng liên kết vẫn quyết định độ tin cậy của hồ sơ cuối cùng.

Một quy trình xử lý thay đổi thiết kế có thể triển khai với KOMPAS-3D

Trong thực tế, quy trình có thể được tổ chức theo chuỗi:

Yêu cầu thay đổi thiết kế
→ Xác định part/subassembly cần sửa
→ Chỉnh sketch, feature, kích thước hoặc biến điều khiển
→ Rebuild model
→ Kiểm tra assembly và các quan hệ lắp ráp
→ Rebuild associative drawing
→ Kiểm tra các hình chiếu, mặt cắt và annotation liên quan
→ Cập nhật/kiểm tra BOM liên kết
→ Rà soát hồ sơ trước khi phát hành phiên bản mới.

Điểm đáng chú ý là nhiều bước trong chuỗi này sử dụng cùng một dữ liệu thiết kế nguồn thay vì kỹ sư phải dựng lại từng tài liệu độc lập.

Với doanh nghiệp cơ khí và chế tạo máy có nhiều vòng chỉnh sửa, nhiều biến thể sản phẩm hoặc thường xuyên phải xử lý yêu cầu thay đổi từ sản xuất, cách tổ chức này giúp giảm đáng kể khối lượng cập nhật thủ công và hạn chế tình trạng model đã thay đổi nhưng bản vẽ hoặc BOM vẫn ở phiên bản cũ.

KOMPAS-3D hỗ trợ thay đổi thiết kế theo hướng đồng bộ dữ liệu

Giá trị của KOMPAS-3D trong xử lý thay đổi thiết kế không nằm ở một lệnh riêng lẻ. Nó đến từ sự kết hợp giữa parametric modeling, model rebuilding, associative drawing, component replacement và linked BOM.

Khi những mối liên hệ này được thiết lập đúng ngay từ đầu, kỹ sư có thể tập trung thay đổi dữ liệu thiết kế nguồn rồi cập nhật những tài liệu phụ thuộc theo quy trình, thay vì chỉnh sửa lại cùng một thông tin ở nhiều nơi.

Đối với các doanh nghiệp cơ khí – chế tạo máy đang chuẩn hóa quy trình CAD 3D và hồ sơ kỹ thuật, đây cũng là một tiêu chí cần xem xét khi đánh giá phần mềm: không chỉ dựng mô hình nhanh đến đâu, mà khi thiết kế thay đổi, toàn bộ hồ sơ liên quan được kiểm soát như thế nào.
